驱动板固定位与背板镂空的结构关联分析
显示器前框塑胶壳体作为驱动板与外部视觉界面的关键连接件，其设计核心在于平衡散热效率与结构强度。驱动板固定位的布局直接决定了内部电路的稳固性，而背板镂空结构则是管理热力学性能的关键变量。在实际工程实践中，固定位的螺丝柱高度、卡扣公差以及散热孔的分布密度，共同影响着整机的装配良率与长期使用的可靠性。若固定点过于靠近散热镂空区，可能导致塑胶壁厚不足，进而引发应力集中或断裂风险。
热管理是驱动板固定结构与背板镂空必须协同解决的技术问题。高亮度或大尺寸显示器在长时间运行下，驱动板产生的热量需通过前框壳体传导至背板，再经由背板镂空处散发。设计时需计算热阻路径，确保固定位附近的塑胶材质能有效传递热量，同时避免热量堆积导致元器件降频或寿命缩短。镂空区域的形状与大小需经过严密的热仿真分析，以匹配驱动板的功率密度，防止因局部过热引发的黄变或变形现象。

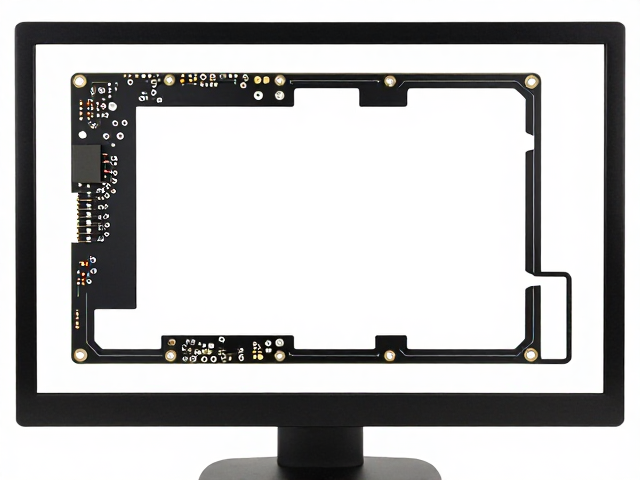

驱动板固定位的力学优化策略
固定位的设计需严格遵循塑胶材料的力学特性，重点考量注塑过程中的收缩率与成型后的翘曲变形。螺丝柱通常采用加强筋支撑，以分散锁紧力，防止因反复拆装或震动导致柱体开裂。柱位间距需经过有限元分析验证，确保在受到外部冲击时，壳体不会发生永久性形变。此外，固定位的定位销设计需考虑公差累积效应，确保驱动板能精准嵌入，避免因错位导致连接器接触不良或信号干扰。
针对不同尺寸与型号的显示器，固定位需具备模块化扩展能力。标准间距设计有助于降低模具开发成本，提高产线装配效率。在结构设计时，应预留足够的安装空间，避免螺丝刀操作空间不足导致的装配困难。同时，固定位的表面处理需兼顾摩擦系数与耐磨性，确保长期振动环境下紧固件不松动。对于超薄机型，还需特别注意固定点对壳体整体刚度的削弱效应，通过局部加厚或增加加强筋来弥补结构强度的损失。

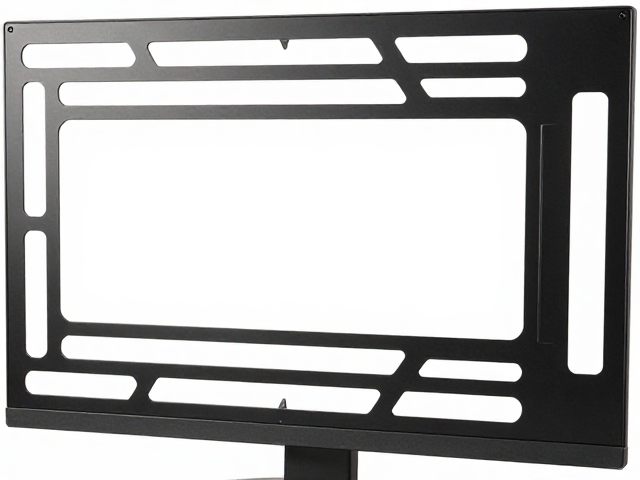

背板镂空结构的散热与防护平衡
背板镂空并非简单的孔洞排列，而是基于流体动力学与热传导模型的精密设计。孔洞的直径、间距及排列方式直接影响空气对流效率。过小的孔径会增加风阻，降低散热效果；过大的孔径则可能削弱壳体结构强度，并带来异物侵入风险。设计时需参考行业标准中的防护等级要求，确保镂空区域能有效阻挡灰尘与湿气进入内部电路，同时保持优异的热交换能力。
镂空区域的边缘处理对注塑成型质量至关重要。尖角设计易导致应力集中，引发裂纹，因此通常采用圆角过渡。孔洞周边的壁厚需保持一致，避免因壁厚差异导致冷却不均，产生缩痕或变形。在布局上，镂空区应避开主要受力点，如螺丝锁付位附近，以维持结构完整性。此外，镂空形状需考虑美观性，避免在正面视角下产生视觉干扰，保持产品整体的简洁与高端质感。
材料选择与工艺对结构性能的影响
塑胶壳体的材料选择直接影响驱动板固定位的耐用性与背板镂空的热性能。常用材料如PC/ABS合金具有优异的耐热性与机械强度，适合用于对散热要求较高的驱动板固定区域。材料的玻璃化转变温度需高于显示器正常工作温度，以防止高温环境下壳体软化变形。同时，材料的热膨胀系数需与内部金属元器件相匹配，减少因温差变化导致的应力问题。
注塑工艺参数对壳体最终结构性能具有决定性作用。注射温度、保压压力及冷却时间需精确控制，以确保塑胶充分填充并减少内应力。对于带复杂镂空结构的壳体，模具流道设计需优化，避免熔接痕出现在高应力区域。表面处理如喷砂、电镀或皮纹处理，不仅提升美观度，还能增强结构件的耐磨性与抗划伤能力。后处理工艺如退火处理，可有效消除内应力，提高尺寸稳定性，确保驱动板固定位与背板镂空结构在长期使用中保持预设性能。
