前壳塑胶翘曲机理与材料选型逻辑
显示器前壳在注塑成型过程中，由于熔融塑料在模腔内的流动、冷却收缩以及保压阶段的压力变化，极易产生内应力集中。这种内应力若无法均匀释放，会导致产品在脱模后或后续使用环境中出现翘曲变形，直接影响显示画面的平整度及装配间隙。传统的材料选型往往倾向于使用通用级ABS或PC/ABS合金，但在追求薄壁化设计的大趋势下，通用材料的刚性与流动性难以平衡，导致厚薄交接处收缩率差异巨大。
针对高翘曲风险的结构，需引入具有低收缩率特性的改性工程塑料。例如，某些高性能PC/ABS合金通过添加特定填料或优化分子链结构，可将成型收缩率控制在0.4%-0.6%区间，显著优于普通材料的0.7%-0.9%。这种材料层面的优化并非孤立存在，必须结合模具的热平衡设计。通过精确计算熔体温度与模具表面温度的差值，确保前壳各区域冷却速率的一致性，从而从源头上减少因温差导致的体积收缩不均，为后续结构加固奠定基础。
防翘曲加强筋的拓扑优化与壁厚控制
加强筋作为抑制翘曲的关键结构特征，其设计核心在于维持局部壁厚的均匀性。当加强筋高度超过壁厚的三倍时，根部极易因冷却缓慢形成缩痕，同时造成局部热积聚，引发双向翘曲。合理的加强筋高度通常建议控制在0.5倍至0.8倍的主壁厚之间，且筋位根部需设置R角过渡以分散应力集中。在显示器前壳的大平面区域，采用网格状或蜂窝状的微细加强筋阵列，能有效提升平面刚度，同时通过减小单根筋的体积来加速冷却，降低翘曲力矩。
除了几何形态的优化，加强筋的排布方向需严格遵循塑料流动方向与收缩方向。在注塑模拟分析中，流动前沿汇合处（熔接线位置）往往是翘曲的高发区。通过将加强筋避开主要熔接线区域，或调整浇口位置使流动路径缩短，可减少分子取向带来的各向异性收缩。此外，对于大尺寸前壳，可在内部非外观面设计阶梯式支撑结构，利用物理限位抵消自由收缩产生的变形，这种结构无需额外增加材料用量，却能通过力学结构的自平衡特性，显著抑制整体扭曲。

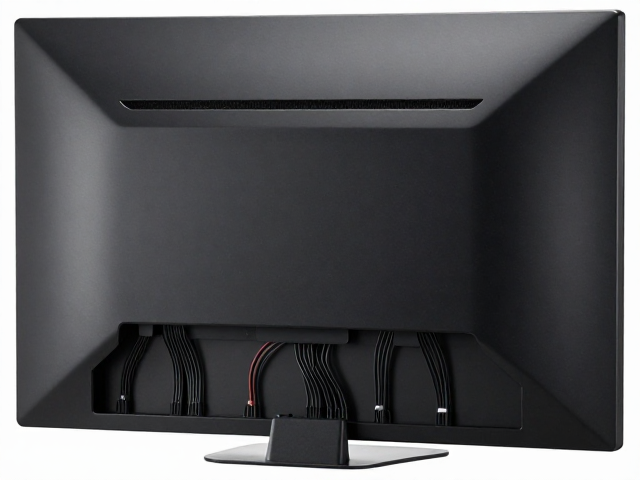

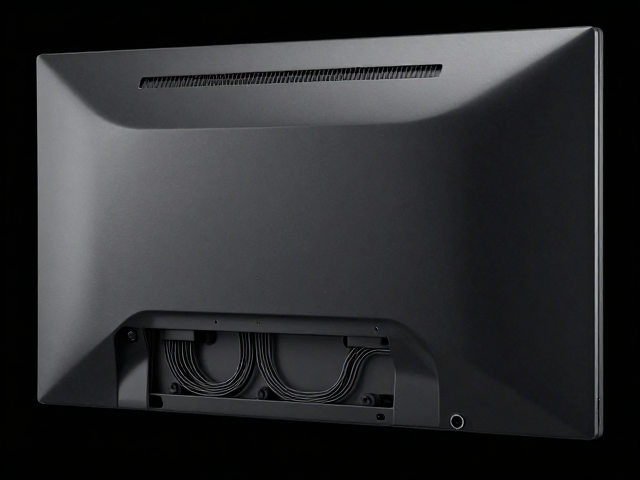

内部排线束的走向规划与应力隔离
显示器前壳内部通常容纳着按键排线、背光驱动线或传感器连接线，这些柔性线路在装配过程中若受到挤压或拉伸，会对外壳产生持续的反作用力，进而诱发或加剧翘曲。传统的排线固定方式多采用双面胶或卡扣直接粘接在塑胶壁上，长期热胀冷缩可能导致胶层失效或卡扣断裂，产生残余应力。优化方案需建立独立的走线槽道，利用塑胶本体的几何结构形成线性导向，避免线路与外壳接触面的点接触或线接触带来的局部压强过大。
在布线拓扑上，建议采用“悬空+限位”的策略。排线主体应位于由加强筋围合形成的独立腔体内，腔体底部设置防滑纹或微凸点以增加摩擦阻尼，防止线路滑动。关键连接部位（如连接器处）需设置缓冲泡棉或硅胶护套，吸收装配公差带来的位移。通过计算线路在极限温度下的膨胀系数，预留0.5mm-1.0mm的热膨胀补偿空间，确保在显示器长时间工作发热状态下，排线不会因膨胀顶推前壳内壁而导致永久性变形。
结构耦合效应与仿真验证闭环
防翘曲设计与内部排线优化并非独立存在的两个模块，二者存在显著的结构耦合效应。加强筋的布局决定了前壳的刚度分布，而排线束的固定点位置直接影响局部应力场的分布。若加强筋恰好位于排线固定点附近，可能会因局部刚度突变，导致应力集中，反而加剧该区域的翘曲倾向。因此，在设计初期需进行多物理场耦合分析，评估塑胶件的热变形与线路机械载荷对整体结构的影响。
利用模流分析软件与有限元分析（FEA）进行联合仿真，是验证方案有效性的必要手段。通过模拟注塑过程中的温度场、压力场以及随后的冷却收缩过程，预测前壳的翘曲变形量。在仿真模型中，需准确设置不同材料的收缩率参数、排线束的弹性模量以及接触摩擦系数。根据仿真结果，迭代调整加强筋的高度、间距以及排线槽道的深度，直至翘曲量控制在0.2mm以内（依据常见显示器装配公差标准）。这种基于数据的迭代优化，能有效减少试模次数，缩短产品开发周期，确保最终设计方案在量产环境中具备优异的尺寸稳定性。
