EMI屏蔽技术的底层逻辑与电磁干扰机制
电磁干扰（EMI）是指通过空间辐射或传导路径，对电子设备正常工作产生不良影响的电磁噪声。在现代显示系统中，显示器电源模块承担着将市电转换为低压直流电的关键任务，这一过程中高频开关动作会不可避免地产生宽频段的电磁噪声。这些噪声若未加控制，不仅会干扰屏幕画面的显示质量，还可能通过电源线反向传导至后端的核心处理单元。
高压侧的电磁噪声具有极强的耦合能力，容易通过寄生电容和电感耦合至GPU及Panel驱动电路。GPU作为图像处理的核心，对电源纯净度要求极高，微小的纹波或尖峰噪声都可能导致计算错误或画面撕裂。与此同时，Panel作为最终成像单元，其驱动IC对时序信号极其敏感，外部干扰可能引发像素点异常或色彩失真，直接影响视觉体验。
电源端高压抑制的核心器件与拓扑结构
针对电源输入端的高压抑制，磁珠与共模电感是基础且核心的被动元件。磁珠利用铁氧体材料的高磁导率和高频损耗特性，在高频段呈现高阻抗，从而吸收并耗散高频噪声能量。共模电感则通过双线圈结构，对共模噪声产生高阻抗，同时允许差模信号正常通过，有效隔离电源线与地线之间的干扰耦合。
除了基础元件，TVS（瞬态电压抑制）二极管和压敏电阻构成了二道防线。当电网出现瞬间高压浪涌或雷击感应电压时，TVS二极管能在纳秒级时间内响应，将电压钳位在安全范围，防止高压击穿后续敏感的低压芯片。这种多级防护架构确保了电源入口处的电压稳定性，为后端电路提供干净的电能基础。
GPU与Panel的抗干扰设计与信号完整性
GPU内部包含大量高速数字逻辑电路，对电源完整性（PI）极为敏感。通过在GPU电源引脚附近放置去耦电容，构建低阻抗回路，可以为高频瞬态电流提供就近的能量补给，减少电源平面上的电压跌落。同时，PCB布局时需严格控制高频开关节点的回路面积，降低辐射发射，避免噪声通过空间耦合至GPU内部逻辑单元。
Panel驱动电路则面临模拟信号与数字信号混合的挑战。通过采用屏蔽罩覆盖驱动IC，并优化屏蔽罩的接地路径，可以有效阻断外部电磁场对模拟驱动信号的干扰。此外，LVDS或eDP等高速差分接口信号，需严格保持差分线的等长、等距和阻抗连续，以减少共模干扰，确保图像数据传输的准确性，防止出现花屏或黑线现象。
屏蔽材料与物理结构设计的应用

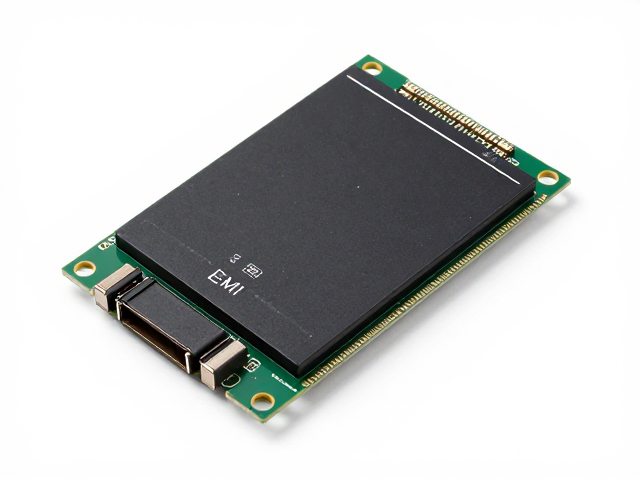

金属屏蔽罩是抑制辐射干扰的有效物理屏障。在显示器内部，针对电源模块、GPU主板及Panel驱动板等关键区域，采用导电性良好的金属屏蔽罩进行包裹，可显著降低电磁辐射强度。屏蔽罩需具备良好的导电性和足够的厚度，以确保对所需频段电磁波的有效反射和吸收。
屏蔽罩与PCB地的连接方式直接影响屏蔽效能。采用多点接地或宽短连接方式，可降低屏蔽罩的接地阻抗，确保高频噪声能迅速导入大地。同时，屏蔽罩接缝处需处理平整，必要时使用导电胶或金属弹片填充缝隙，避免形成缝隙辐射，确保屏蔽结构的完整性，防止噪声从非预期路径泄漏。
测试验证与标准合规性要求
电磁兼容测试是验证EMI抑制效果的关键环节。依据国际电工委员会（IEC）发布的IEC 61000系列标准，显示器需通过辐射发射和传导发射测试。辐射发射测试评估设备向空间辐射的电磁场强度，传导发射测试评估通过电源线注入电网的噪声电压。测试需在暗室或屏蔽室中进行，确保数据准确性。
测试结果需符合所销售市场的具体法规要求，如欧盟的CE认证中的EN 55032标准，或美国的FCC Part 15标准。通过优化电路设计和物理结构，使测试数据低于标准限值，不仅确保产品合规上市，更提升了产品的电磁环境适应性。实际工程中，常通过预测试发现潜在问题，迭代优化屏蔽方案和滤波参数，以达成最优的EMI抑制效果。
