环境光传感器在紧凑设备中的物理集成挑战
随着可穿戴设备与微型智能家居终端向极致轻薄化发展，传感器封装尺寸已成为制约产品形态的核心瓶颈。传统LIFUT（Light Integrated Front Up Top）封装因高度较高，难以适配厚度不足5毫米的柔性电路板或超薄智能手表表壳。相比之下，LIPFP（Light Integrated Front Front Top）或更先进的晶圆级封装技术，通过将光学窗口与芯片正面朝上或侧面集成，将高度压缩至1.0毫米甚至更低，从而在物理结构上解决了堆叠空间不足的问题。这种尺寸上的妥协往往伴随着光学路径的缩短，要求设计者在机械结构设计中预留精确的光窗开孔，并考虑外壳材料对光线的透光率与漫反射特性，以确保环境光能无阻碍地到达感光区域。

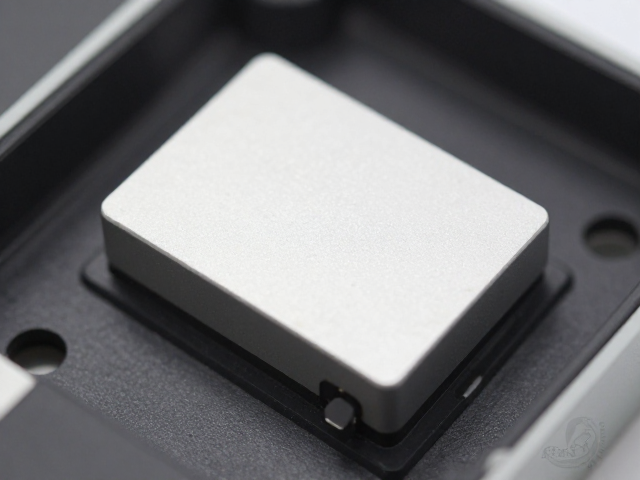

在有限空间内，传感器引脚布局与PCB走线密度也会产生显著的电磁干扰（EMI）风险。紧凑的设计使得数字信号线与电源引脚距离极近，若未采用差分信号传输或增加接地屏蔽层，高频开关噪声极易耦合至模拟信号链路。此外，多传感器共存的紧凑模组中，邻近的OLED屏幕或LED补光灯在刷新瞬间产生的瞬态电流波动，可能通过共用电源轨干扰ALS（环境光传感器）的ADC转换精度。因此，选型时需重点评估封装内部的屏蔽罩设计以及引脚间的隔离策略，部分高端器件已内置集成式屏蔽层，能有效降低近场耦合干扰，确保在狭小空间内的信号纯净度。
信号完整性测试的关键指标与验证方法
环境光传感器的信号完整性核心体现在光谱响应的一致性、线性度以及动态范围的表现。测试过程中，需使用经过校准的光源系统模拟不同色温与照度等级，验证传感器对可见光谱（380nm-730nm）的响应曲线是否符合CIE（国际照明委员会）标准的人眼视觉函数。线性度测试旨在确认输出数据与入射光强是否呈稳定的比例关系，特别是在低照度（如0.1 Lux）到高照度（如100,000 Lux）的宽动态范围内，增益调节机制是否平滑过渡，避免出现数据跳变或死区。若线性度偏差过大，会导致设备在光线变化场景中出现亮度调节突兀或误判，直接影响用户体验。
噪声抑制能力是衡量信号质量的另一项关键指标，主要体现为信噪比（SNR）和漂移特性。在恒定光照条件下，通过采集长时间序列数据计算噪声功率谱密度，评估传感器对高频随机噪声的抑制效果。同时，温度漂移测试需将传感器置于恒温箱中，从-10°C至60°C进行梯度升温，记录输出数据的变化趋势。由于光电二极管的特性会随温度变化，若缺乏有效的温度补偿算法或硬件补偿设计，低温下的灵敏度下降或高温下的暗电流增加均会导致读数失真。测试时需结合实际应用场景，验证在快速光线变化下，传感器的响应时间（Response Time）是否满足实时调节需求，通常要求上升/下降时间控制在毫秒级别以内。
光学结构设计与环境干扰的规避策略
光学窗口的表面处理与滤光片选型直接决定了传感器的抗干扰能力。在复杂光照环境下，红外光（IR）和紫外光（UV）的过量进入会导致可见光读数偏高，因此需选用带IR/UV截止滤光片的传感器型号，确保仅对可见光波段做出响应。此外，封装表面的防反射涂层处理能有效减少镜面反射带来的误差，特别是在斜射光场景下，粗糙度控制与涂层均匀性会影响光线的散射路径。对于嵌入式应用，外壳注塑材料的透光率需经过严格测试，白色或半透明塑料可能因老化变黄导致透光率下降，进而造成读数随时间推移出现系统性偏差，因此在选型时需确认封装材料的光学稳定性。
安装角度与遮光结构的设计对信号一致性具有决定性影响。传感器在PCB上的贴装角度偏差，即使仅为1-2度，也可能因光敏元件与光窗中心不对齐，导致水平与垂直方向的灵敏度差异。为了优化视角特性，部分传感器采用非对称封装或内部微透镜阵列，以匹配人类视觉的感知范围。在实际验证中，需使用六轴转台模拟不同入射角的光照，绘制极坐标灵敏度分布图，确保在±45度范围内灵敏度衰减不超过规定阈值。同时，需考虑周围组件的遮挡效应，避免连接器、电池或金属支架进入传感器的视场角，造成局部阴影或光遮蔽，从而保证全场景下的测量准确性。
