TCON主板花屏条纹的底层逻辑与信号特征
TCON（Timing Controller）作为车载显示系统中的核心组件，承担着将MCU发送的原始图像数据转换为LCD面板可识别的源极和栅极驱动信号的关键任务。当TCON主板出现故障时，屏幕最常表现出的直观现象为横向或纵向的彩色条纹、局部色块缺失或画面撕裂，这通常源于内部时钟信号抖动、数据线传输中断或驱动IC过热导致的逻辑错误。在车载环境中，由于长期处于高温、高振动及电磁干扰复杂的工况下，TCON板上的电容老化、虚焊或FPC排线接触不良会显著增加信号传输的误码率，进而引发上述视觉异常。

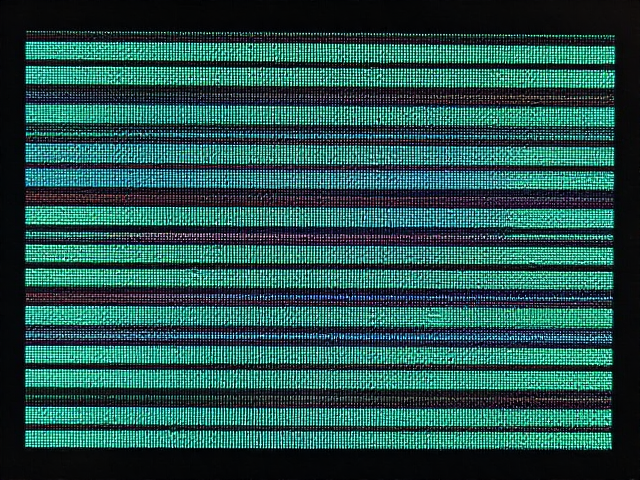

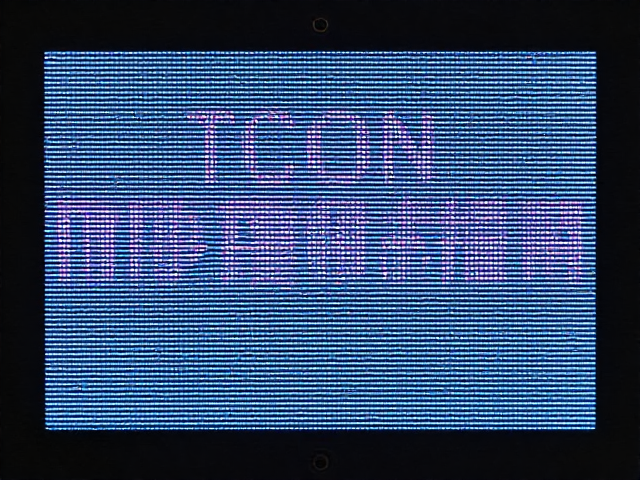

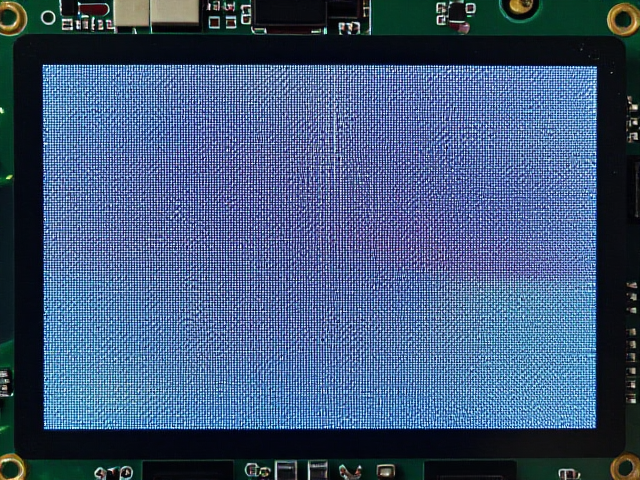

排查此类故障需从信号链路的两端入手，重点观察花屏条纹的形态特征以辅助定位故障源。若条纹表现为规则的等间距横纹，多指向栅极驱动信号（Gate Drive）异常，可能由Gate IC供电不稳或扫描信号丢失造成；若呈现为不规则的竖纹或彩色噪点，则更多关联于源极驱动信号（Source Drive）或数据总线（Data Line）的问题，常见原因包括LVDS/eDP接口信号完整性受损或TCON主控芯片内部逻辑单元损坏。通过区分条纹的几何特征，技术人员能更精准地判断是面板本身问题、TCON处理单元失效，还是前后端连接链路存在物理损伤。
硬件级排查与物理连接检测
在进行深入诊断前，必须排除因外部连接松动或物理损伤导致的假性故障。车载显示屏与TCON主板之间通常通过高密度FPC排线或ZIF连接器相连，长期震动可能导致接插件氧化或接触不良。使用无水酒精清洁金手指触点，并重新插拔确认锁紧机构到位，是成本最低且有效的初步修复手段。同时，需检查TCON主板与LCD面板玻璃基板之间的COF（Chip on Film）封装区域，若发现排线翘起、断裂或烧蚀痕迹，即便TCON主板完好，屏幕依然会出现永久性条纹，此时需更换相应组件而非维修主板。
电源监测是硬件排查中的另一项核心环节。TCON主板上的LDO稳压模块负责为驱动IC提供稳定的电压，若输入电压波动超过规定范围（通常为±5%），会导致驱动波形失真。使用高精度数字万用表测量TCON板上的关键测试点，重点监测VDD、VCOM及栅极开启/关闭电压（Vgh/Vgl）。若发现某一路电压跌落或纹波过大，应追溯至电源管理芯片及滤波电容，更换老化或鼓包的固态电容往往能恢复信号稳定性。此外，检查主板上的晶振电路，确保时钟信号频率准确且幅度正常，因为时钟抖动会直接导致数据采样错误，引发画面错位或条纹。
信号完整性分析与替代验证
当电源与物理连接均无异常时，故障可能源于信号传输过程中的完整性问题。车载环境中强烈的电磁干扰（EMI）可能耦合进高速数据线路，导致LVDS或eDP差分信号的信噪比降低。使用示波器捕获TCON输出至面板的数据线波形，观察眼图张开程度及过冲、振铃现象。若波形畸变严重，需排查主板上的端接电阻是否阻值漂移，或屏蔽层接地是否良好。在某些案例中，简单的增加滤波电容或优化接地路径即可消除因干扰导致的间歇性花屏，而非必须更换整块主板。
替代法验证是确认TCON主板本体故障的最直接手段。在确保车辆供电系统稳定且已知良好的同型号LCD面板可用的前提下，替换一块确认正常的TCON主板。若替换后屏幕显示恢复正常，则明确判定原TCON主板内部存在不可逆损坏，如驱动IC击穿或主控芯片逻辑错误。需注意，部分车型采用定制化TCON固件，替换时需确保版本兼容。若替换后故障依旧，则问题可能锁定在LCD面板本身的驱动电路或MCU图像处理单元，需进一步对面板进行像素级检测或更换整个显示模组。
