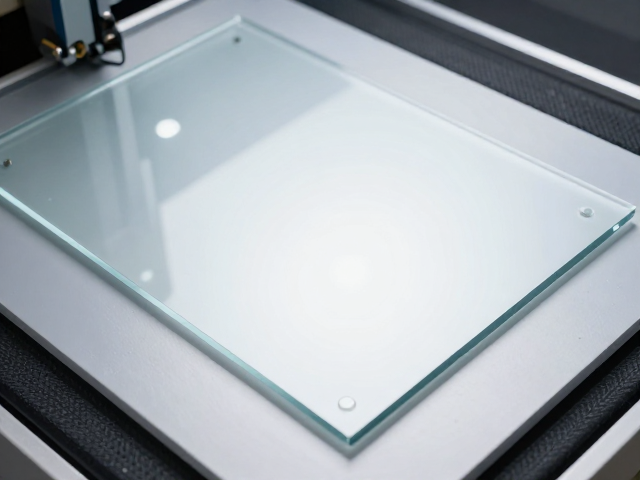

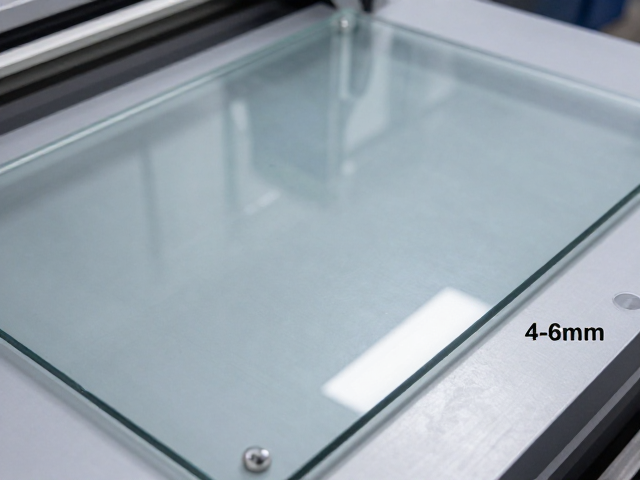

CNC切割工艺的核心优势与钢化玻璃面板的适配性
在精密电子制造领域，4-6mm厚度的钢化玻璃面板常因较高的材料强度而面临加工挑战。传统的热弯或机械切割方式难以在保证边缘完整度的的同时实现微米级的尺寸控制，而CNC（计算机数控）切割技术通过高精度的主轴旋转与多轴联动，成为了解决这一工艺瓶颈的关键路径。该工艺利用金刚石或陶瓷材质的刀具，以极低的进给速度对玻璃表面进行物理剥离，相较于整片切割，CNC更擅长处理局部区域的精密成型，特别是在需要保留原始钢化层完整性的屏幕玻璃应用中，能够最大程度减少因应力集中导致的崩边或裂纹风险。
对于4-6mm这一厚度区间，玻璃内部存在较大的残余压应力，CNC加工通过优化刀具轨迹和切削参数，能够有效控制加工热效应和机械应力。在实际生产场景中，这种工艺允许在钢化前或钢化后的二加工阶段，对玻璃边缘进行精细修整。由于钢化玻璃无法进行二次高温强化，CNC切割作为一种冷加工手段，确保了面板在达到指定厚度后，其表面硬度和抗冲击性能依然符合设计规范。这种处理方式特别适用于对外观要求极高且结构强度有严格标准的显示设备面板。
精准屏幕玻璃区域厚度的解析与公差控制
屏幕玻璃面板的厚度均匀性直接影响光学显示效果及结构装配的稳定性。在CNC加工过程中，厚度控制的核心在于主轴Z轴的精度稳定性以及刀具磨损的管理。对于4-6mm的厚板，加工误差通常需控制在±0.05mm以内，这一精度要求远高于普通薄板玻璃的加工标准。通过高精度的光栅尺反馈系统，CNC设备能够实时监测刀具位置，确保每一刀切削的深度一致，从而在面板表面形成均匀的光学过渡区，避免因厚度不均导致的视觉畸变或装配干涉。
在具体实施中，玻璃区域的厚度解析不仅涉及整体平整度，还包括边缘倒角与台阶位的精准对接。CNC工艺通过多段式刀具路径规划，可以在面板特定区域实现阶梯状的厚度变化，满足不同结构件的安装需求。例如，在屏幕模组中，某些区域可能需要保留4mm以提供支撑，而另一些区域则需切削至6mm以容纳内部组件，这种非均匀厚度的实现依赖于严密的CAD/CAM数据转换与仿真模拟。加工过程中，冷却液系统的稳定供应也是关键，它有助于带走切削产生的微细粉尘，防止其在玻璃表面形成划痕或影响后续镀膜质量。
工艺参数优化与表面质量控制
CNC切割效果的优劣高度依赖于切削速度、主轴转速及进给率的参数匹配。针对4-6mm钢化玻璃的高硬度特性，通常采用较高的主轴转速配合较低的进给率，以实现“磨削”而非“撕裂”式的切割效果。金刚石刀具的粒度选择也至关重要，细粒度刀具能提供更平滑的切割面，减少微观裂纹的产生。在实际操作中，工程师会根据玻璃的具体成分和钢化处理后的应力分布，动态调整这些参数，以平衡加工效率与表面质量。
表面质量控制还包括对切割后残留应力的消除。虽然CNC是冷加工，但剧烈的机械作用仍可能在局部区域引入新的应力集中点。为此，部分高精度生产线会在CNC切割后增加超声波清洗或特定的应力释放工序，确保面板在后续贴合或组装过程中不会因应力释放而发生自爆或变形。此外，切割边缘的微观形貌需通过专业显微镜进行检测，确保无崩口、无白化现象，这直接决定了最终产品的美观度和耐用性。
生产流程中的检测与验证标准
在CNC切割完成后，对面板的尺寸精度和表面完整性进行严格验证是不可或缺的环节。常用的检测手段包括二次元影像测量仪和三坐标测量机，这些设备能够精确提取玻璃边缘轮廓，对比理论模型数据，判断是否存在超差现象。对于厚度检测，通常使用接触式或非接触式测厚仪对面板关键区域进行多点采样，确保厚度分布符合设计公差。这些数据不仅用于单件检验，还会通过SPC（统计过程控制）系统分析，监控生产过程的稳定性。
除了尺寸和厚度，边缘质量的外观检查同样重要。在标准光源箱下，技术人员会仔细检查切割边缘是否有细微裂纹、缺口或毛刺。任何肉眼可见或放大后可见的缺陷都可能成为应力集中点，降低面板的机械强度。因此，生产过程中会设置严格的良品率监控机制，一旦发现某批次或某时段出现异常缺陷，立即停机排查刀具状态或设备参数。这种严密的验证体系确保了每一块经过CNC处理的4-6mm钢化玻璃面板都能达到预期的性能指标。
