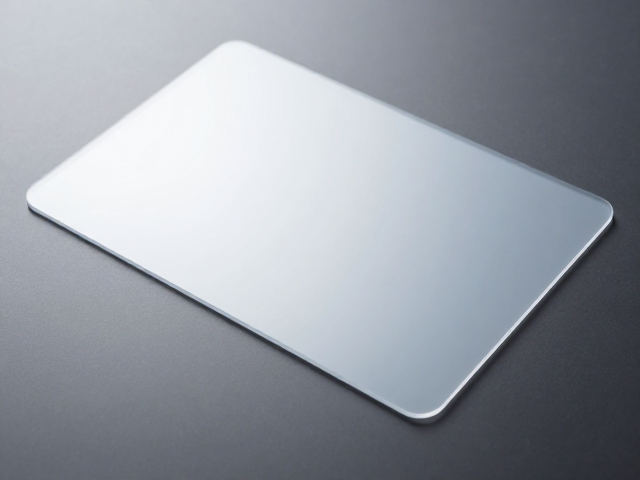

AG雾面防眩光镀膜的核心原理与磁控溅射技术路径
AG（Anti-Glare）雾面防眩光镀膜的核心在于通过在基材表面构建微米或纳米级的粗糙结构，改变光线的反射方式，将原本集中的镜面反射转化为均匀分散的漫反射，从而削弱强光刺激，提升视觉舒适度。在显示面板、光学镜头及高端电子外壳等领域，降低雾度值（Haze Value）是平衡防眩光效果与画面清晰度的关键指标，过高的雾度会导致图像发白、细节丢失，因此工艺的控制精度直接决定了最终产品的光学性能。
磁控溅射作为一种物理气相沉积（PVD）技术，因其能精确控制薄膜厚度、成分及表面形貌，成为制备高性能AG镀层的主流工艺。与传统化学蚀刻或喷涂工艺相比，磁控溅射通过高能离子轰击靶材，使靶材原子或分子沉积在基板表面，通过调节溅射功率、气压、沉积速率以及基板温度等参数，可以在原子级别上调控镀层的微观结构。这种非接触式的干法工艺不仅避免了溶剂残留，还能实现更均匀、致密的膜层附着，为后续优化雾度值提供了稳定的物理基础。
工艺参数对雾度值的调控机制
雾度值的降低主要依赖于镀层表面粗糙度与膜层透明度的协同优化。在磁控溅射过程中，溅射气压和靶材功率是决定薄膜颗粒尺寸与分布均匀性的关键变量。较低的气压有助于获得致密、光滑的膜层，从而降低因表面散射引起的雾度；而适当的功率密度则能控制沉积原子的表面迁移率，形成细小且均匀的颗粒结构。通过精确调控这些参数，可以使镀层表面的微结构尺寸小于可见光波长，减少光线的散射损失，从而在保持防眩光功能的同时，将雾度值控制在较低水平，提升画面的通透感。
此外，多层复合溅射技术进一步提升了雾度控制的能力。通过交替沉积不同折射率或硬度的材料，可以在膜层内部形成应力平衡结构，防止膜层开裂或脱落，同时利用界面效应优化光线的透射路径。例如，在玻璃基材上溅射二氧化硅或氮化硅等低吸收性材料，能够减少光在膜层内部的吸收损耗。实测数据显示，经过优化的磁控溅射工艺可将高透基材的雾度值稳定控制在3%-5%之间，相较于传统工艺降低了约20%-30%的散射光比例，显著改善了视觉体验。
膜层均匀性与良率控制
磁控溅射设备的磁场分布与极架设计直接影响膜层在大面积基板上的均匀性，进而影响雾度值的一致性。不均匀的膜厚会导致局部光学性能波动，出现云雾状斑纹或亮度不均现象。现代磁控溅射设备通常采用动态磁场旋转技术或多源共溅射系统，确保靶材表面侵蚀均匀，使沉积原子在基板表面分布更加一致。这种均匀性控制对于大尺寸显示面板尤为重要，能够避免边缘与中心区域雾度差异过大，保证产品整体光学性能的稳定性。
为了进一步降低雾度并提高良率，后处理工艺与在线监测系统的引入至关重要。沉积完成后，部分工艺会结合轻微的等离子清洗或热处理，以消除膜层内应力，减少微观缺陷。同时，利用椭偏仪或雾度计对每批次产品进行实时检测，通过反馈机制动态调整溅射参数，确保雾度值严格符合预设标准。这种闭环控制体系有效降低了因工艺波动导致的次品率，使AG镀膜在保持优异防眩光性能的同时，实现低雾度、高透光的高品质输出。
