玻璃基板的厚度差异与物理特性基础

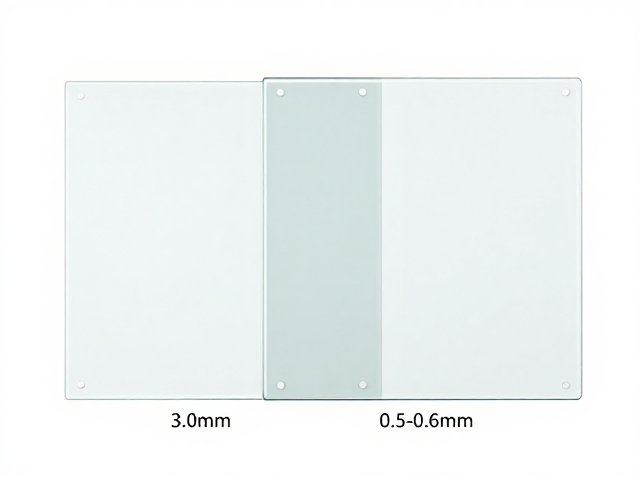

在显示模组的基础材料结构中，3.0mm液晶面板玻璃与0.5-0.6mm标准型玻璃代表了两种截然不同的物理形态与应用场景。3.0mm玻璃通常作为结构支撑件或高强度保护盖板出现，其显著的质量与厚度使其具备极高的抗冲击能力和结构刚性，能够有效分散外部冲击力，防止内部液晶层因受力不均而破裂。相比之下，0.5-0.6mm的玻璃多用于对空间尺寸和重量有严格限制的显示窗口或小型终端，其轻薄特性虽然牺牲了部分抗弯折能力，却换取了更优的透光率与更低的整体模组重量，这在便携式电子设备中是关键的设计考量。
从光学透过率的微观角度来看，厚度直接影响了光线的吸收与散射路径。3.0mm玻璃由于介质路径较长，对可见光尤其是蓝光波段的吸收略高于薄型玻璃，因此在高端显示应用中常需依赖表面镀膜技术来补偿光损。0.5-0.6mm玻璃因路径短，原生透光率通常更高，能更真实还原画面色彩，但这也意味着其表面更容易受到环境光的反射干扰，往往需要配合高折射率匹配层进行处理。这种物理属性的根本差异，决定了两者在光学设计阶段的不同处理逻辑，而非简单的尺寸替换。
莫氏硬度测试下的表面耐磨性表现
莫氏硬度是衡量材料表面抵抗刮擦能力的标准指标，玻璃的主要成分二氧化硅（SiO2）在莫氏硬度表中通常位于6-7级之间，这意味着石英砂（硬度7）可以轻易在玻璃表面留下划痕，而钢铁（硬度4-4.5）或铜片则难以造成永久性损伤。对于3.0mm玻璃而言，其厚实的基底使得表面在受到局部点状冲击时，应力能迅速向四周扩散，即便表面出现微观划痕，也不易向深层延伸导致结构性断裂。0.5-0.6mm玻璃由于基底较薄，表面应力集中现象更为明显，在遭遇同等硬度的尖锐物体接触时，表面微观结构的破坏可能更快波及整体强度，因此其在日常使用中对防刮擦的保护需求更为迫切。
在实际场景模拟中，莫氏硬度测试主要使用标准矿物粉末或硬度棒进行线性摩擦。3.0mm玻璃因具备更大的体积和质量惯性，在摩擦测试中表现出的稳定性更高，不易因手持晃动产生非受控的剧烈摩擦。薄型玻璃在相同测试条件下，由于刚性较低，可能会伴随微小的形变，这种形变虽然不影响硬度数值，但会影响摩擦系数的稳定性，使得表面耐磨性的测试结果可能出现波动。因此，在评估表面性能时，不能仅看硬度数值，还需结合基底的厚度带来的应力分布特征进行综合判断，厚玻璃更耐结构性破坏，薄玻璃更需依赖表面硬化涂层来提升耐磨表现。
表面处理工艺对性能的影响机制
为了弥补薄型玻璃在机械强度上的先天不足，工业界常采用化学强化工艺，通过离子交换技术在玻璃表面形成压应力层。0.5-0.6mm玻璃因表面积与体积比大，化学强化后的压应力层能更有效地覆盖整个受力区域，显著提升其抗冲击性能，但过强的表面应力也可能导致玻璃在边缘处出现自爆风险。3.0mm玻璃由于厚度大，离子交换的扩散深度有限，表面压应力层相对较薄，其抗冲击更多依赖于整体材料的韧性，因此在进行表面硬化处理时，工艺参数需更加精确，以避免应力分布不均导致的隐形裂纹。
表面纹理处理也是影响玻璃性能的重要环节，常见的AG（防眩光）和AR（增透）工艺会改变玻璃表面的微观结构。3.0mm玻璃在进行AG处理时，由于基底稳固，蚀刻工艺更容易控制颗粒的均匀度，获得一致的漫反射效果。薄型玻璃在蚀刻过程中，过深的蚀刻可能会削弱其本就脆弱的边缘结构，因此通常采用更浅的蚀刻深度或纳米压印技术，这在一定程度上限制了其表面粗糙度的调节范围。两种厚度的玻璃在表面处理上的工艺选择，直接决定了最终成品的触感、光学表现以及长期使用的稳定性。
应用场景与长期稳定性分析
在工业控制面板或户外显示设备中，3.0mm玻璃常作为首选，因其能抵御恶劣环境下的物理冲击，如震动、碰撞及极端温差带来的热应力。其厚重的物理特性使其在长期户外使用中，不易因风载或意外撞击而失效，维护成本相对较低。0.5-0.6mm玻璃则广泛应用于智能手机、可穿戴设备或车载仪表盘等对集成密度要求极高的场景，在这些场景中，玻璃的稳定性更多体现在与内部组件的贴合精度及长期温漂控制上，过大的厚度会增加模组整体体积，影响产品的轻薄化设计目标。
长期来看，两种玻璃的老化机制有所不同。3.0mm玻璃在紫外线长期照射下，内部杂质可能引发微小的色偏，但其厚实的结构能延缓裂纹扩展，保持较长的使用寿命。薄型玻璃由于表面积大，环境中的湿度、盐雾等腐蚀性物质更容易通过表面微孔渗透，加速表面性能的退化，因此对封装环境的密封性要求极高。在实际工程应用中，选择玻璃厚度并非单纯比较硬度或强度，而是需要根据设备的使用场景、环境条件及结构约束，权衡物理性能与光学表现，以实现整体系统的最优配置。
