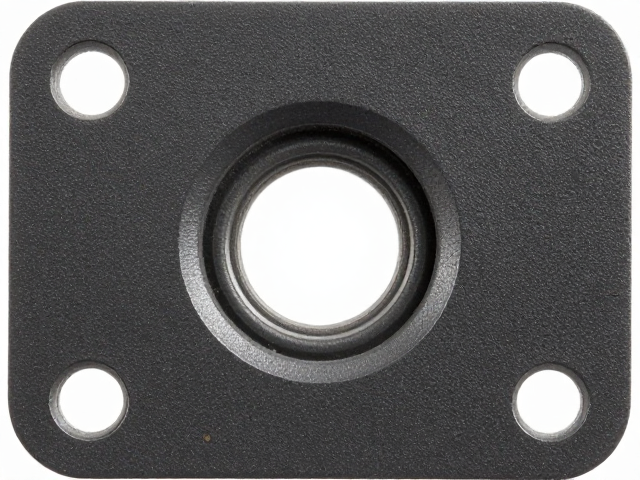

VESA 75mm孔距的标准定义与孔径规格
VESA 75mm孔距指的是显示器或电视背面四个安装孔中心点之间形成的正方形边长为75毫米，这一规格由视频电子标准协会（VESA）制定，广泛应用于中小型显示器、便携式支架适配以及部分紧凑型电视产品中。在机械结构层面，该孔距的四个角点坐标分别为（0,0）、（75,0）、（75,75）和（0,75），这种标准化设计确保了不同品牌设备与第三方支架之间的物理兼容性。
关于安装孔的直径，工业通用标准通常采用M4螺纹规格，对应的通孔直径一般在4.0毫米至4.5毫米之间。部分重型支架或特殊加固面板可能使用M5螺纹，此时孔径需扩大至5.0毫米左右。实际安装时，螺丝头部下方的垫圈直径需小于面板上的沉孔或直孔直径，以确保螺丝能完全贴合面板表面，避免因干涉导致支架受力不均。
孔位歪斜的成因分析与检测手段
孔位歪斜多源于制造过程中的模具误差、CNC加工定位偏差或运输撞击导致的面板形变。当显示器面板在组装过程中未严格校准，或者支架底座在出厂测试时未进行高精度检测，便会出现孔位与标准坐标系偏移的情况。这种偏差若超过2毫米，通常会导致螺丝无法顺利旋入，或者强行安装后产生巨大的侧向应力，长期来看可能损坏屏幕模组或导致支架脱落。
检测孔位歪斜需借助高精度工具，最基础的方式是使用游标卡尺测量对角线长度，若两组对角线长度不一致，则说明孔位呈菱形扭曲而非标准正方形。更精确的方法是使用三坐标测量机（CMM）或专用VESA孔位检测治具，通过探针记录四个孔的中心坐标，计算出台面度误差和孔距偏差值。对于小批量生产或售后维修场景，也可使用带有精密刻度的定位样板直接贴合面板进行目视比对。
物理校正与机械补救方案
当偏差较小（1-2毫米以内）且面板材质为金属或硬质塑料时，可采用扩孔法进行补救。使用与螺丝直径匹配的钻头或扩孔刀，对偏移方向的孔位进行微量扩大。操作时需保持钻头垂直，避免扩大过程中造成孔壁撕裂或边缘毛刺。扩孔后，螺丝与孔壁之间会形成微小的间隙，此时需配合弹簧垫圈或尼龙锁紧螺母，利用摩擦力防止螺丝松动，同时间隙允许一定程度的角度调整，以补偿孔位偏差。
若偏差较大或面板为玻璃、陶瓷等脆性材料，严禁直接扩孔，以免引发裂纹或破碎。此时可采用柔性连接件或偏心垫块进行机械补偿。例如，使用带有长腰孔（Slotted Hole）的转接板，将转接板固定在设备背面，再将支架螺丝穿过转接板的长腰孔进行固定。通过调整螺丝在长腰孔中的位置，可以吸收1-3毫米的线性偏差。另一种方案是使用万向球头螺丝，通过球头结构的自调整特性，消除因孔位歪斜导致的螺纹咬合应力，确保连接稳固。
高精度加工与定制适配策略
对于偏差超过3毫米或涉及高精度显示设备的场景，物理校正已难以保证长期稳定性，需采用定制转接方案。一种有效途径是重新加工支架底座，在底座与面板接触面增加可调节的垫片组。通过计算偏差矢量，选择不同厚度的金属垫片填充空隙，使底座平面与面板完全贴合。此方法需精确测量偏差数据，并计算垫片组合，确保受力均匀，避免局部应力集中。
另一种高阶方案是激光切割定制金属转接板。根据实测的孔位坐标数据，在CAD软件中绘制转接板模型，预留与设备原孔位一致的位置，并在转接板上重新标注标准VESA 75mm孔位。随后使用激光切割机将转接板加工成型，再进行表面喷砂或阳极氧化处理以提升耐腐蚀性。安装时，先将转接板用螺丝固定在设备背面（利用原孔位），再将支架固定在转接板的标准孔位上。此方法完全消除了设备原孔位偏差对支架安装的影响，适用于高价值显示设备的长期稳定安装。
