AG雾面防眩光镀膜的核心原理与光学表现

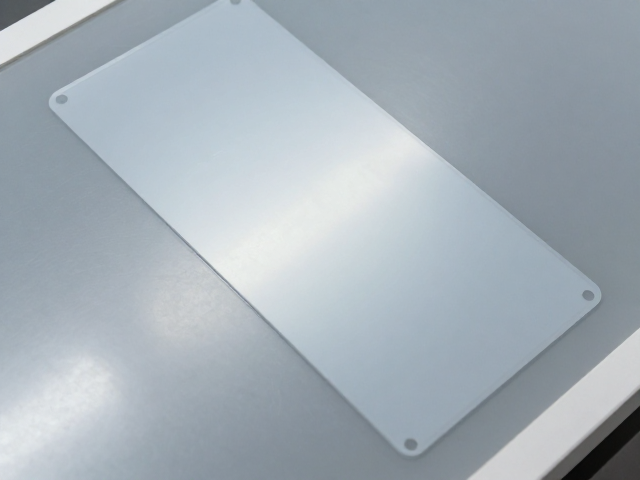

AG（Anti-Glare）镀膜技术主要通过在基材表面构建微米级或纳米级的粗糙结构来改变光线的反射路径，从而降低镜面反射率并提升视觉舒适度。当光线照射到经过特殊处理的玻璃或塑料表面时，这些微观结构会将入射光向各个方向散射，形成漫反射，有效抑制强光下的光晕和重影现象。这种工艺广泛应用于高清显示屏、汽车仪表盘、医疗仪器面板以及高端消费电子产品的外观件上，其核心在于通过控制表面形貌来平衡透光率与雾度值，确保在消除眩光的同时不显著降低图像对比度。
在实际生产环境中，AG膜层的质量直接取决于表面粗糙度（Ra值）的控制精度，通常要求Ra值控制在100nm至500nm之间，具体数值需根据应用场景的光学需求进行微调。过大的粗糙度会导致光线过度散射，造成画面发白、细节模糊；而过小的粗糙度则无法有效消除眩光，保留过多的镜面反射。因此，现代AG镀膜工艺常采用湿法蚀刻或纳米压印技术，前者通过化学腐蚀形成均匀的凹凸结构，后者则利用模具复制微观纹理，两者均能实现高一致性的表面处理效果，满足不同场景下对光学性能与触感的双重标准。
黄变指数的成因机制与稳定性控制
黄变现象是AG镀膜在长期使用或老化过程中常见的失效模式，主要表现为表面颜色由透明或白色逐渐转变为黄色或褐色，这会严重影响产品的视觉美观及光学性能。黄变的主要诱因包括紫外线辐射、高温环境、氧化反应以及基材或镀膜材料中残留的有机溶剂挥发。特别是在户外显示设备或靠近光源的电子产品中，高能紫外线会破坏聚合物链中的化学键，引发光氧化降解，导致分子结构变化并产生发色团，从而在宏观上呈现出色差。
为了提升AG镀膜的抗黄变能力，材料配方中通常会添加高效的光稳定剂和抗氧剂，如受阻胺光稳定剂（HALS）和苯并三唑类紫外线吸收剂，这些助剂能有效捕获自由基并屏蔽紫外线能量，延缓高分子链的断裂。此外，镀膜工艺的固化条件也至关重要，高温烘烤有助于去除残留溶剂，减少因挥发物残留导致的后期老化风险。在实际检测中，常采用QUV加速老化测试，模拟紫外光照与湿热环境，通过监测黄变指数（YI值）的变化来评估材料的长期稳定性，确保产品在预期使用寿命内保持色泽一致。
表面处理工艺的选择与参数优化
AG表面处理工艺主要分为化学蚀刻、物理研磨和纳米压印三种主流路径，每种工艺在成本、精度及应用场景上各有侧重。化学蚀刻法利用酸性或碱性溶液对玻璃或塑料表面进行选择性腐蚀，形成自然的微观纹理，该工艺成本低、适合大面积生产，但需严格控制腐蚀时间和温度以避免表面缺陷。物理研磨法则通过机械摩擦去除表面材料，虽能获得极高的平整度，但易产生划痕且难以形成均匀的纳米结构，目前更多用于预处理步骤而非最终AG纹理成型。
纳米压印技术则是近年来兴起的高精度工艺，通过热压或紫外固化将模具上的微观图案转移到基材表面，可实现高度一致的纹理分布，特别适用于高分辨率显示面板。在工艺参数优化方面，压印压力、温度及固化时间需经过严密的正交实验确定，以确保纹理深度和宽度符合光学设计要求。同时，脱模剂的选择与用量也会影响表面缺陷率，过量的脱模剂可能导致涂层附着力下降，进而影响AG膜的耐久性。因此，工艺开发阶段需结合基材特性与模具材质，建立严密的参数数据库，以实现量产稳定性。
黄变指数检测标准与行业关注点
黄变指数（YI）是衡量材料色泽变化的重要量化指标，其计算通常基于CIE Lab色彩空间中的a、b值，公式为YI = 100(L-1.016b)/L，数值越高代表黄色程度越明显。在AG镀膜行业，客户普遍关注YI值在加速老化测试后的变化幅度，一般要求经过1000小时QUV测试后，YI值增量不超过2.0，具体标准需依据下游应用场景的光学容忍度进行约定。检测过程中，需使用分光光度计在标准光源下测量，确保数据的可追溯性与横向对比的有效性。
除了YI值，表面雾度（Haze）与透光率也是评估AG镀膜质量的关键参数，二者需结合黄变数据进行综合分析。高雾度虽有助于降低眩光，但可能牺牲图像清晰度，因此需在黄变稳定性基础上，寻找雾度与透光的最佳平衡点。行业内常通过控制镀层厚度与微观结构密度来调节这些光学参数，同时，基材本身的黄变倾向也会叠加影响最终效果，故原材料的筛选与预处理同样不可或缺。建立包含YI、雾度、透光率的多维度评价体系，有助于更精准地监控生产过程中的质量波动，提升产品的一致性水平。
