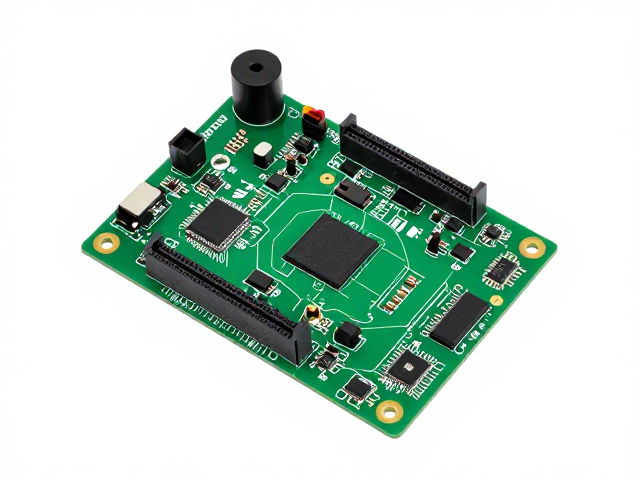

TCON时序控制主板的核心功能与LVDS接口基础
TCON（Timing Controller）主板作为液晶显示模组中的关键信号处理单元，承担着将接收到的原始图像数据转换为液晶面板驱动IC可识别时序信号的核心任务。在LVDS（Low Voltage Differential Signaling）接口应用中，TCON的主要职责包括像素数据的重映射、时钟信号生成、极性控制以及行/列驱动时序的精确对齐。LVDS因其低功耗、抗干扰能力强及传输距离适中等优势，长期广泛应用于中小尺寸及部分中大尺寸液晶显示设备中。
LVDS接口通过差分信号传输数据，其最大分辨率直接受限于TCON芯片内部数据总线宽度、像素时钟频率以及LVDS通道数量。通常情况下，TCON芯片通过并行LVDS接口与源极驱动IC（Source Driver IC）连接，数据总线宽度常见的有18-bit、24-bit甚至更高。分辨率的提升意味着每一帧需要传输的像素数据量增加，这对TCON的数据吞吐能力和时序精度提出了更严苛的要求。若时序匹配不当，极易引发花屏、重影或同步丢失等显示异常。
最大分辨率的硬件限制因素解析
TCON支持的最大分辨率首先取决于其内部像素时钟（Pixel Clock）的最大工作频率。不同制程和架构的TCON芯片，其最高像素时钟频率存在显著差异，从几十MHz到数百MHz不等。例如，支持1080P分辨率（1920×1080）且刷新率为60Hz的TCON，理论像素时钟约为148.5MHz；若分辨率提升至4K（3840×2160），在相同刷新率下，像素时钟需求则接近297MHz。因此，TCON芯片的数据手册中明确标注的最高像素时钟频率是判断其能否支持某一分辨率的关键指标。
其次，LVDS通道数与数据位宽决定了单帧数据的传输带宽。LVDS接口通常由若干对差分信号线组成，每一对信号线传输一定数量的数据位。常见的配置中，18-bit或24-bit的数据总线需要对应的LVDS通道进行承载。当分辨率增加导致像素数据量激增时，如果LVDS通道数不足或单通道速率受限，TCON将无法在规定的帧时间内完成所有像素数据的输出，从而产生帧率下降或显示不全。因此，必须核对TCON芯片规格书中关于LVDS Lane数量及单Lane速率的参数，确保其带宽足以应对目标分辨率的数据吞吐量。
时序参数匹配与信号完整性要求
在实际选型与调试过程中，TCON与面板驱动IC之间的时序参数匹配至关重要。这包括行同步信号（H-SYNC）、帧同步信号（V-SSYNC）、数据使能信号（DE）以及像素时钟（PCLK）的相位关系。不同面板厂商对时序的定义可能存在细微差异，TCON内部通常提供可配置的时序寄存器，允许用户根据具体面板的要求调整这些参数。若时序参数设置错误，即使TCON芯片性能足够，也可能因数据到达驱动IC的时刻不准确而导致显示错误。
信号完整性是影响高分辨率LVDS传输稳定性的另一大挑战。随着分辨率提升，信号频率升高，传输线路的阻抗匹配、串扰控制及接地设计变得尤为关键。TCON输出端的LVDS信号需要经过严格的端接电阻匹配，以减少信号反射。此外，PCB布线时需保持差分对线的等长和间距一致，避免因走线不均导致的时序偏差。在高频段，还需考虑TCON芯片输出驱动能力是否足以维持信号在长距离传输后的眼图质量，必要时需增加缓冲驱动器以增强信号强度。
选型指南与技术参数核查
在面临TCON主板选型时，首要步骤是明确目标液晶面板的具体规格，特别是面板型号、驱动IC类型、接口方式（LVDS/eDP等）以及所需的分辨率和刷新率。TCON芯片的选型必须与面板驱动IC的输入时序和电气特性完全兼容。建议直接从面板或驱动IC供应商处获取详细的时序规范文档，并据此筛选TCON芯片系列。切勿仅凭经验或通用参数进行选型，因为不同代际的面板在时序定义上可能存在不兼容情况。
其次，需重点审查TCON芯片的数据手册中的电气参数和接口特性。确认其支持的最高像素时钟频率、LVDS通道数、数据位宽以及是否支持所必需的时序调整功能。对于高分辨率应用，还需关注芯片的功耗表现和散热设计，因为高频数据处理会显著增加芯片功耗。此外，评估TCON供应商的技术支持能力，确保在遇到时序调试难题时能获得及时的参数配置指导或固件更新支持，以缩短产品开发周期并降低试错成本。
