红外接收头抗电磁干扰设计
红外接收头在复杂电磁环境下的稳定性直接决定了遥控系统的可靠性，其中电源噪声和空间耦合干扰是两大主要挑战。在实际电路布局中，VCC引脚与GND引脚必须紧邻连接大容量去耦电容，通常选用0.1μF至1μF的陶瓷电容，以滤除高频纹波。这种低阻抗路径能有效抑制电源线上的瞬态尖峰，防止因电压波动导致内部比较器误触发。同时，接地平面应保持完整，避免在接收头周围形成接地环路，从而降低共模干扰对信号底座的抬升作用。
信号输出引脚的处理同样需要严密的滤波策略。在接收头输出端串联一个10Ω至47Ω的电阻，配合并联至地的100pF至1nF电容，构成二阶低通滤波器。该RC网络能够显著衰减高于载波频率的高频噪声，确保只有经过解调的有效红外脉冲信号进入微控制器。电阻值的选择需权衡信号上升时间与衰减效果，过大的电阻会导致信号边沿变缓，增加了解码失败的风险，而过小的电阻则无法有效抑制高频干扰。
环境光传感器下的信号优化指南
环境光传感器（ALS）与红外接收头常共存于同一光学窗口，环境光中的直流分量会大幅抬高接收头的背景电平，进而降低信噪比。为了优化信号质量，需在软件层面引入动态阈值算法。微控制器定期读取环境光传感器的数据，根据当前光照强度动态调整红外信号的判决阈值。在强光环境下，适当提高阈值以滤除由环境光波动引起的误码；在暗环境下，降低阈值以增强弱信号的识别能力，从而适应从昏暗室内到强烈日光的各种场景。

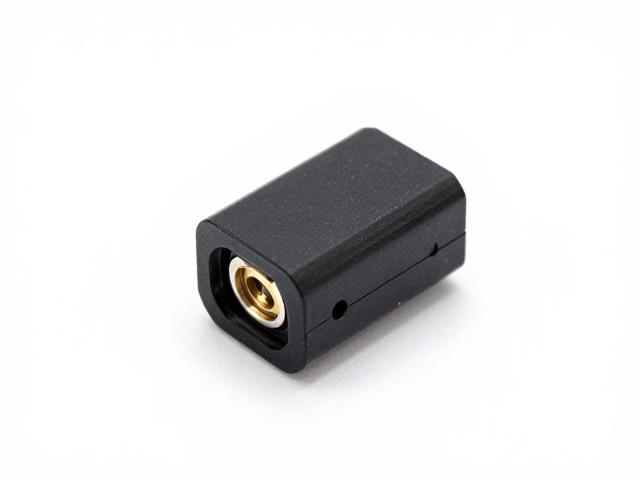

光学结构的隔离设计是减少环境光干扰的物理基础。红外接收头通常配备带通滤光片，仅允许特定波长（如850nm或940nm）的光线通过，从而阻挡大部分可见光。在模组组装过程中，确保红外发射管与接收头之间的机械对准精度，避免外部杂散光直接照射接收头透镜。此外，PCB布局时应将红外接收头远离高亮度的LED指示灯或显示屏，防止近场光耦合干扰。通过优化透镜角度和遮光结构，可有效提升系统在复杂光照条件下的抗干扰能力。
