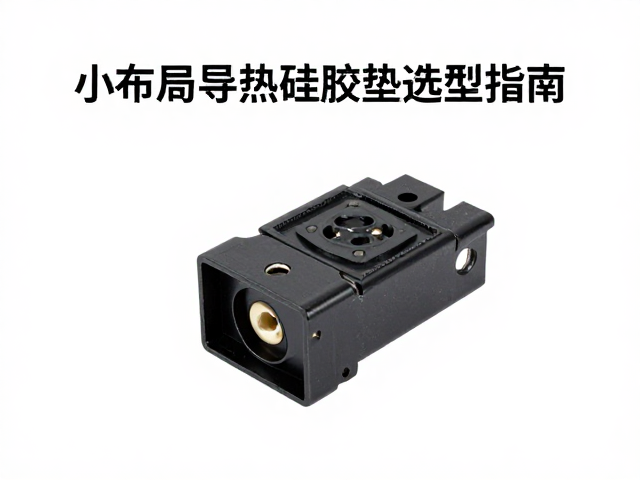

AC交流输入母座小型化设计的关键挑战
随着便携式电子设备向轻薄化方向快速演进，传统大体积的AC电源接口已难以满足内部紧凑空间的需求。设计师需要在有限的PCBA面积内，同时保证电气连接的可靠性与机械结构的强度，这对母座的引脚间距、外壳高度以及整体封装尺寸提出了极高的压缩要求。小型化设计往往伴随着散热路径的缩短，使得热量更容易在接口处聚集，进而影响周边敏感元器件的性能稳定性。
在缩小物理尺寸的过程中，绝缘爬电距离与电气间隙的控制成为核心难点。为了维持基本的安规标准，设计师必须精确计算外壳结构，防止因体积压缩导致绝缘性能下降。此外，小型母座的金属屏蔽罩与接地脚设计也需重新规划，以应对高频噪声干扰，确保在紧凑布局下仍能提供稳定的信号完整性，这要求在结构设计与材料选择上进行严密的配合。
高导热硅胶垫的热管理选型逻辑

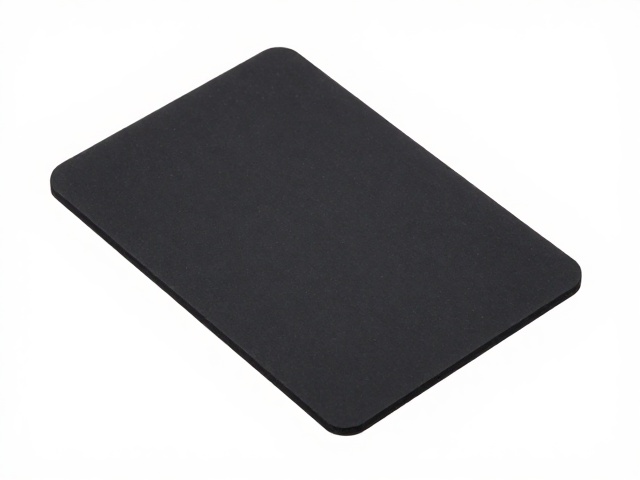

电源接口处的热量主要来源于电流通过接触电阻产生的焦耳热，高效的热管理材料能够加速热量向金属外壳或散热片扩散。高导热硅胶垫因其优异的压缩形变能力，能有效填充芯片表面与散热器之间微观不平的间隙，降低接触热阻。在选型过程中，导热系数是首要考量指标，通常需要根据热源功率密度，选择导热系数在规定范围内的产品，以平衡导热效率与机械应力。
除了导热性能，硅胶垫的硬度与压缩率决定了其在装配过程中的稳定性。过高的硬度可能导致安装困难或对元器件造成机械应力，而过低的硬度则可能因长期压缩永久变形导致接触不良。实际应用中，需根据母座外壳的材质硬度与装配公差，计算所需的预压量，确保硅胶垫在长期工作状态下保持稳定的接触压力，从而维持长期的导热效能，避免因材料老化引发的热失控风险。
布局策略与结构优化的协同作用
合理的PCB布局能够显著改善小型AC母座的散热表现。将母座附近的发热元器件远离热敏感区域，并利用铜皮作为主要导热介质，可以将热量迅速引导至远离接口的区域。在多层板设计中，可以通过在电源层或地层设置散热过孔阵列，将热量从顶层传导至底层或内部层，再通过底部的金属屏蔽罩或机壳导出，形成有效的立体散热通道。
结构件的配合对于提升整体散热效率至关重要。金属外壳与PCB之间的连接方式直接影响热传导路径的效率。采用导热结构胶或导热垫片将金属外壳与PCB上的关键发热点紧密连接，可以构建低热阻的热通路。同时，外壳内部的筋位设计应考虑到与硅胶垫的接触面积最大化，通过优化接触拓扑结构，减少热桥效应，确保热量能够均匀分布并快速散发，避免局部热点的产生。
验证测试与长期可靠性评估
在确定布局方案与材料选型后，必须通过严密的测试验证其实际性能。热阻测试是评估散热系统有效性的核心手段，通过在不同负载条件下测量接口温度与环境温度的差值，计算整体热阻，判断当前设计是否满足温升要求。同时，需要进行长期高温老化测试，模拟设备在极端环境下的连续工作状态，观察硅胶垫是否出现硬化、开裂或脱落现象，确保材料在长期热循环下的稳定性。
机械可靠性测试同样不可或缺。由于小型母座常需承受插拔力及外部冲击，需验证其在振动与冲击环境下接地的稳定性。对硅胶垫进行反复压缩循环测试，评估其回弹特性与永久变形率，确保在长期机械应力作用下，热界面材料仍能保持有效的接触。通过结合电性能测试与机械性能测试，全面评估小型化布局与导热方案的综合表现，为最终的设计定型提供数据的支撑。
