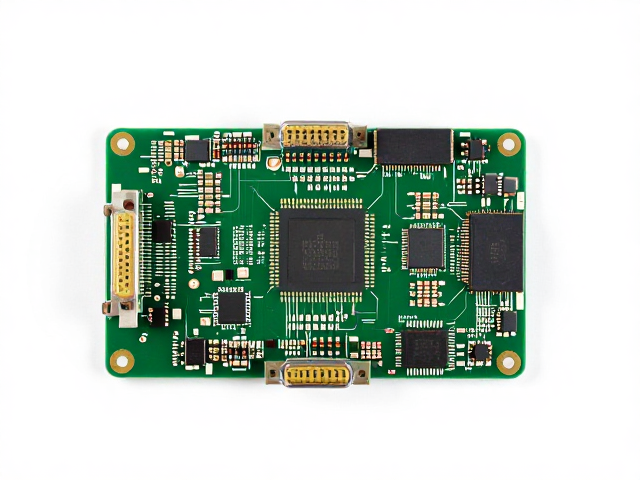

电竞显示器组装指南：主控MCU与VGA接口核心处理芯片解析
电竞显示器的内部架构由信号输入、处理转换及图像输出三大核心环节构成，其中主控MCU与接口芯片承担着数据路由与协议转换的关键任务。在组装或维修此类设备时，理解MCU如何协调行场扫描信号，以及VGA接口芯片如何处理模拟电压波动，是确保显示稳定性的基础。现代电竞显示器虽已全面转向数字接口，但部分工业级或老旧电竞设备仍保留VGA输入，其核心处理链路涉及从RS-232协议到TTL电平的精确映射。
主控MCU（微控制器单元）在显示器中扮演着“大脑”角色，负责管理OSD（屏幕显示菜单）、时序控制及电源管理。在组装过程中，MCU需与EEPROM存储器配合，读取出厂设定的分辨率、刷新率及色域参数。对于追求极致响应速度的电竞场景，MCU的运算效率直接影响输入延迟的表现，低延迟模式下，MCU需快速切断非必要的数据处理路径，直接传输图像数据至驱动IC。
VGA接口作为模拟信号传输的标准，其核心处理芯片负责将输入的模拟RGB信号进行整形、放大及电平转换。与数字信号不同，VGA信号容易受到电磁干扰，导致画面出现重影或色彩失真。核心处理芯片内部通常包含高带宽放大器和时钟数据恢复电路（CDR），用于从复合视频信号中提取同步信号（HSYNC和VSYNC），确保像素数据在正确的时间点被锁存。
在组装实践中，VGA接口芯片的引脚定义需严格对应主板上的走线，特别是同步信号线与接地线的隔离处理。若使用未经认证的芯片替代方案，可能因内部滤波电路参数不一致，导致高频信号衰减，进而影响电竞游戏中的动态清晰度。因此，选择具有高信噪比如SNR>60dB的接口芯片，是保障画面纯净度的重要技术指标。
信号链路分析与调试要点
从VGA接口进入的模拟信号，经过核心处理芯片转换为TTL电平后，需送入Scaler（缩放处理器）进行分辨率适配。在电竞应用中，这一过程必须尽可能减少帧缓冲，以避免引入额外的输入延迟。调试时需观察Scaler芯片的输入时钟频率，确保其与显示器面板的像素时钟（Pixel Clock）严格匹配。若时钟相位存在偏差，会导致画面边缘出现彩色镶边或模糊。
主控MCU通过I2C总线与Scaler芯片通信，配置图像增强算法。对于电竞用户而言，常见的调试参数包括黑电平校正、过扫描设置及动态对比度抑制。组装完成后，需使用专业信号发生器注入标准测试图案，验证MCU是否正确执行了解析指令。若发现OSD菜单响应迟缓，通常源于MCU与EEPROM之间的通信干扰，需检查上拉电阻阻值是否符合规范。
VGA信号中的同步分离电路是另一关键调试环节。核心处理芯片需从混合信号中精准剥离出色度同步信号，再将其转换为行场同步脉冲。若同步分离阈值设置不当，在快速运动画面中可能出现撕裂或滚动现象。实际组装中，可通过调整芯片外围的RC滤波网络，优化同步信号的上升沿陡度，从而提升画面稳定性。
数据链路的完整性检查需借助示波器监测关键测试点的波形。重点观察VSYNC与HSYNC信号的占空比及幅度，确保其处于芯片数据手册规定的逻辑高/低电平范围内。对于多接口显示器，MCU还需管理输入源切换逻辑，确保在VGA与HDMI之间切换时，时序发生器能无缝重置，避免黑屏或花屏现象的发生。
硬件选型与兼容性考量
在组装电竞显示器时，主控MCU的选型需兼顾处理能力与功耗表现。主流方案多采用基于ARM Cortex-M系列或专用显示控制微控制器，其主频通常在几十MHz至一百MHz之间，足以应对高分辨率下的时序计算。MCU的外围接口需包含足够的GPIO用于按键扫描，以及专用的SPI或I2C接口连接存储芯片。若需支持HDR或广色域功能，MCU还需具备较高的数据处理吞吐量，以应对色彩空间转换带来的算力需求。
VGA接口芯片的兼容性体现在对不同分辨率与时序标准的支持上。电竞显示器通常需兼容VGA模式下的60Hz至75Hz刷新率，部分高端型号支持100Hz以上。核心处理芯片需内置多种预设时序库，以自动识别并适配不同显卡输出的同步参数。此外，芯片的输入阻抗匹配设计会影响信号反射，低阻抗输入有助于减少长距离传输中的信号衰减，提升远距离连接下的稳定性。
电源管理模块的设计直接影响MCU与接口芯片的稳定性。VGA接口芯片通常由独立的LDO（低压差线性稳压器）供电，以隔离数字噪声。组装时需确保电源纹波控制在50mV以内，避免干扰模拟信号处理电路。MCU的供电电压通常为3.3V或1.8V，需配置去耦电容以滤除高频噪声。若电源设计不佳，可能导致MCU复位或图像出现噪点。
接口物理结构的兼容性同样不可忽视。VGA接口需符合D-SUB 15针的标准布局，引脚间距与锁紧螺丝位置需符合工业标准，以确保与各类视频线的良好接触。组装时需注意屏蔽罩的接地处理，VGA线缆的屏蔽层需可靠连接至显示器机壳，以抑制外部电磁干扰。若屏蔽不良，即使在高质量芯片支持下，画面仍可能出现雪花或条纹干扰。
