小型化设计中的空间约束与电气性能平衡

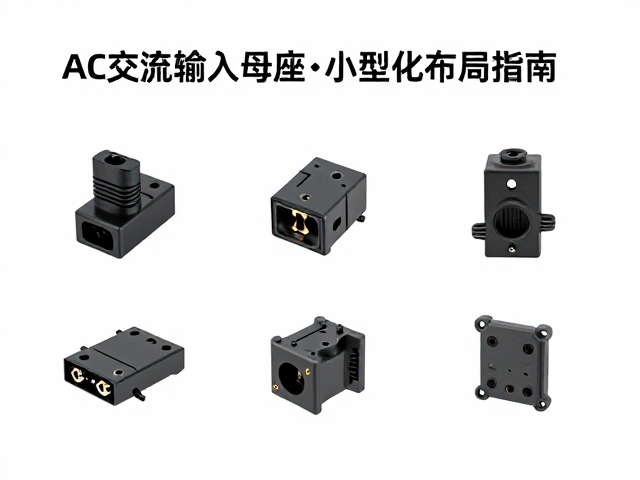

在便携式电子设备与高密度主板设计中，AC交流输入母座的物理尺寸正成为制约整体结构的关键变量。随着内部元件集成度的提升，传统的大体积插座已难以满足紧凑布局的需求，设计者需在有限的PCB面积内实现电气连接的安全性与稳定性。小型化母座通常采用更薄的绝缘基材和精密的金属弹片结构，这要求在布局初期即进行严密的干涉检查，确保插座本体与周围元器件、机壳结构件之间保留足够的散热与装配间隙。
电气性能的维持是小型化过程中的核心挑战。较小的接触端子可能面临接触电阻增大或温升过快的风险，因此必须依据IEC 60320-1等国际标准，对额定电流与电压降进行精确计算。在实际布局中，通过优化铜箔走线宽度与增加过孔数量来降低回路阻抗，是弥补小型化连接器在载流能力上潜在短板的有效手段。同时，接地引脚的布局需严格遵循低阻抗路径原则，以保障设备在交流输入端的电磁兼容性表现。
主流AC输入连接器类型解析
品字尾（C14/C15系列）连接器是目前交流电源输入领域应用最为广泛的标准接口，其独特的三孔或四孔排列设计提供了严密的防呆与接地保护。C14插座配合C13线缆，适用于大多数台式计算机、显示器及工业控制设备，其外壳通常由阻燃V-0级塑料制成，内部金属插片经过镀锡或镀镍处理，以增强抗氧化与导电性能。此类接口支持10A至15A的额定电流，结构坚固，插拔寿命通常超过5000次，是通用型设备的首选方案。
对于需要更高电流密度或特殊环境应用的场景，IEC C14/C15系列之外的变体或专用接口亦需纳入考量。例如，C15/C16接口因耐温性能更优，常应用于电热水壶、医疗加热设备等高温环境下的电源连接。此外，部分紧凑型设备采用一体化金属屏蔽壳设计的输入母座，这种结构不仅提供了卓越的RFI/EMI屏蔽效果，还能通过金属外壳直接接地，简化接地路径。选择时需关注其安装方式，包括直插、卧装或带锁紧机构的设计，以匹配不同的结构强度要求。
布局规范与PCB设计要点
PCB布局阶段，AC输入母座的焊盘设计需严格遵循制造商提供的2D/3D尺寸图，避免因制造公差导致装配困难。对于小型化母座，焊盘间距通常较窄，建议采用阻焊开窗与锡膏印刷优化策略，防止焊接过程中出现连锡或虚焊。接地引脚的焊盘应设置大面积铺铜，并通过多个过孔连接至PCB主接地层，以降低接地阻抗并提升散热效率。同时，高压区与低压信号区的隔离需设置符合安规要求的爬电距离和电气间隙，通常建议高压走线远离敏感信号线路至少2mm以上。
安装孔的定位与机械固定是确保连接器长期可靠性的另一关键环节。小型化母座往往依赖PCB本身的支撑，因此安装孔周围需设置加固环或增加铜皮厚度，以分散插拔过程中产生的机械应力。若设备体积允许，建议增加支架或螺丝固定点，减少PCB弯曲对焊点的剪切力。在布线时，高压输入线应尽可能缩短，并采用双股并行或绞合方式布线，以减少环路面积，降低电磁干扰。所有高压区域需标注清晰的警示标识，并预留足够的测试点以便后续生产检验。
选型参数与合规性评估
选型过程中，额定电压与电流是基础且决定性的参数。必须确认母座的工作电压覆盖设备输入范围，例如宽电压输入设备需确保母座在85VAC至265VAC区间内均能稳定工作。额定电流需大于设备最大工作电流，并预留20%-30%的降额空间以应对启动电流冲击。绝缘电阻通常要求大于100MΩ，而介电强度需能承受1500VAC至3000VAC的耐压测试而不击穿，这些参数需通过第三方实验室依据IEC 60320-1或UL 60335-1标准进行验证。
安规认证是连接器进入市场的必要条件。不同目标市场对认证要求各异，如中国大陆需符合CCC认证，欧盟需符合CE认证中的LVD指令，美国需符合UL或cUL认证。选型时需核实连接器本体及绝缘材料是否具备相应的认证证书，并确认其阻燃等级至少为V-0。此外，环境适应性指标如耐湿、耐盐雾、耐振动等参数也需结合产品使用场景进行评估，确保在极端条件下连接器仍能保持电气连接的连续性，避免因材料老化或结构变形导致的安全隐患。
