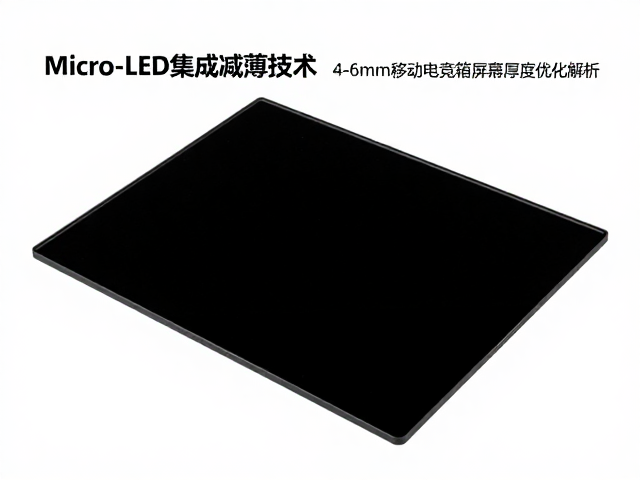

Micro-LED集成减薄技术,4-6mm移动电竞箱屏幕玻璃厚度优化解析

Micro-LED集成减薄技术的核心原理与工艺路径 Micro-LED芯片尺寸通常小于50微米,其无机材料特性决定了无法像OLED那样直接沉积在柔性基底上,因此需要借助硅基或玻璃基板的转移与集成技术。在移动电竞场景中,屏幕模组的堆叠结构对整机散热和轻薄化构成巨大挑战。传统的封装工艺往往保留较厚的保护层和驱动电路,导致整体厚度难以突破5毫米的红线。通过引入晶圆级减薄技术,可以在芯片制造阶段将硅基底

Micro-LED集成减薄技术,4-6mm移动电竞箱屏幕玻璃厚度优化解析

Micro-LED集成减薄技术的核心原理与工艺路径

Micro-LED芯片尺寸通常小于50微米,其无机材料特性决定了无法像OLED那样直接沉积在柔性基底上,因此需要借助硅基或玻璃基板的转移与集成技术。在移动电竞场景中,屏幕模组的堆叠结构对整机散热和轻薄化构成巨大挑战。传统的封装工艺往往保留较厚的保护层和驱动电路,导致整体厚度难以突破5毫米的红线。通过引入晶圆级减薄技术,可以在芯片制造阶段将硅基底或玻璃衬底研磨至微米级别,从而从源头压缩模组厚度。这一过程涉及精密的化学机械抛光(CMP)与激光剥离技术,旨在在保持芯片电学性能稳定的同时,最大限度地减少非功能性材料的体积占比。

集成过程中的键合技术直接影响了最终模组的可靠性与厚度表现。采用直接键合或临时键合策略,可以将Micro-LED阵列与CMOS驱动电路进行高精度对准与连接。相较于传统COB(Chip on Board)封装中使用的厚型环氧胶或硅胶填充,新型纳米级粘合材料或金属凸点互连技术能够显著降低界面层的高度。这种工艺优化使得驱动IC与显示单元之间的垂直距离大幅缩短,为后续玻璃盖板与显示面板之间的间距压缩提供了物理空间基础,从而在整体结构上支撑起4-6mm的超薄设计目标。

移动电竞场景下屏幕玻璃厚度的结构优化策略

移动电竞设备对屏幕的响应速度、耐摔性及透光率有着极高要求,这促使玻璃盖板的选择与结构设计发生转变。传统的康宁大猩猩玻璃或苹果超瓷晶面板虽然具备优异的抗冲击能力,但其标准厚度通常在0.5-0.7mm之间,叠加偏光片、触控层及显示面板后,整体模组极易超过6mm。为了实现4-6mm的极限厚度,工程师开始探索超薄强化玻璃的应用。通过离子交换工艺,将玻璃表面的压应力层深度控制在微米级别,使得0.3-0.4mm甚至更薄的玻璃仍能保持满足跌落测试要求的强度。这种材料学上的突破,使得盖板本身不再成为厚度瓶颈。

除了盖板材料的减薄,光学胶(OCA)与结构胶的用量与分布也是关键变量。在4-6mm的总厚度约束下,传统的全贴合工艺中使用的较厚光学胶层需要进行重新计算与替换。采用高透光率、低粘度的新型OCA材料,并优化贴合工艺中的气泡排除机制,可以减少胶层厚度,同时提升触控灵敏度与显示对比度。此外,触控传感器层与显示层的集成技术也在向更薄的方向演进,部分方案尝试将触控功能直接集成在驱动电路或显示像素结构中,从而完全消除独立触控玻璃层的厚度,进一步释放模组堆叠的空间。

厚度压缩带来的热管理与可靠性挑战

Micro-LED虽然具有低功耗优势,但在移动电竞高亮度、高刷新率的极端工况下,局部热密度依然会显著上升。当屏幕模组厚度被压缩至4-6mm区间时,热量从芯片向外界环境的传导路径变得极短,但也面临着内部热积聚的风险。传统的塑料支架或较厚的缓冲层具有良好的隔热性,但在超薄结构中,必须采用高导热系数的金属或复合材料作为支撑结构。通过在模组内部引入微型热管或高导热石墨烯片,可以快速将热量横向扩散至机身中框,避免局部过热导致Micro-LED光衰或驱动电路失效。这种热管理设计需要在有限厚度内平衡导热效率与结构强度。

薄型化结构在机械应力下的表现也是不可忽视的技术难点。移动设备在日常使用中常遭受跌落、挤压等外力,过薄的玻璃盖板与紧密堆叠的层间结构可能在受到冲击时产生应力集中,导致脱层或碎裂。为了应对这一风险,结构设计中通常引入微弧结构或特殊的边缘包覆技术,以分散冲击力。同时,减薄过程中可能因机械应力导致玻璃表面产生微裂纹,因此后续的表面强化处理必须更加均匀且深度可控。通过模拟仿真与实际跌落测试数据的反复迭代,确定最佳的玻璃厚度与强化参数组合,是确保产品在极端使用环境下保持长期稳定运行的必要条件。

技术落地与行业标准化现状

目前,全球主要显示面板制造商及模组厂正积极布局Micro-LED的量产工艺,部分高端移动电竞设备已尝试采用超薄OLED作为过渡方案,而全量Micro-LED屏幕因巨量转移良率及成本问题,主要处于原型验证或小批量试产阶段。在技术参数方面,行业内普遍认可的移动设备屏幕模组总厚度(含盖板、触控、显示面板)低于5mm已被视为极致轻薄的标杆,而4-6mm的范围涵盖了从极致轻薄到兼顾散热结构的主流设计区间。实际案例中,部分概念机型通过去除传统背光模组并采用透明基板,成功将模组厚度控制在5mm左右,同时保持了高亮度输出。

标准化建设方面,随着Micro-LED技术的成熟,国际显示协会(SID)及相关材料组织正在制定针对Micro-LED尺寸、间距、封装形式的测试标准。在厚度优化领域,目前缺乏统一的强制性国标,企业多依据内部高标准或行业最佳实践进行设计。数据表明,采用晶圆级减薄技术可使玻璃基底厚度降低30%-50%,而新型键合技术可减少约0.2mm的界面高度。这些具体数值在不同产线和工艺路线中存在差异,但整体趋势明确指向更薄的集成方案。未来的技术演进将聚焦于在更薄结构下实现更高的散热效率与机械可靠性,以推动Micro-LED在移动电竞领域的大规模普及。

本文为电竞显示器知识整理,方法仅供参考。
