TCON板核心时序信号异常分析

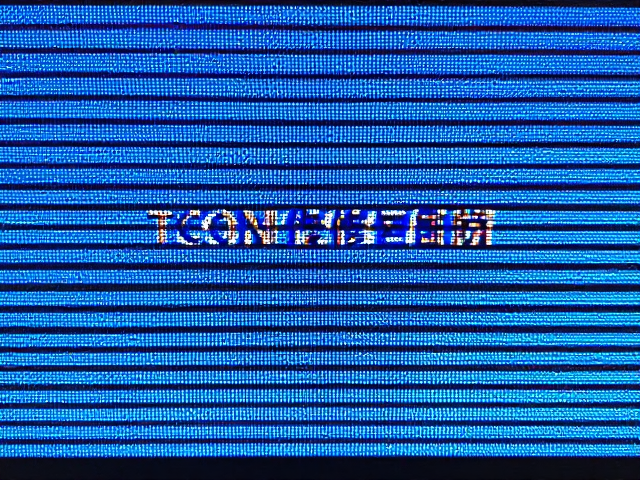

液晶显示模组在开机瞬间出现花屏、条纹或色彩异常，往往指向时序控制芯片（TCON）未能正确生成驱动LCD面板所需的VCOM、Gate及Source时序信号。TCON作为连接驱动IC与逻辑电路的中枢，负责将主板传来的LVDS或eDP数据转换为面板可识别的并行或串行指令，一旦其内部PLL锁相环失锁或复位电路电压不稳，初始化过程便会中断。此时屏幕可能表现为全黑但有背光、局部色块或垂直/水平方向的密集条纹，这是典型的时序同步失败特征，而非面板玻璃本身的物理损坏。
排查此类故障需从电源域与复位逻辑入手，TCON板上的LDO稳压模块若输出纹波过大，会导致芯片内部逻辑判断错误。实际维修中，常观察到VCC18或VDD12等核心供电引脚电压跌落至正常范围之下，例如标称1.2V的引脚实测仅为0.9V，这会直接导致TCON无法完成初始化握手。此外，复位引脚（RESET#）若被拉低或悬空，芯片将处于持续复位状态，无法输出有效的时序波形。通过示波器捕捉初始化阶段的波形变化，能直观判断是电源问题还是芯片自身逻辑故障，这是区分主板信号源问题与TCON本体故障的关键步骤。
硬件级检测与信号链路修复

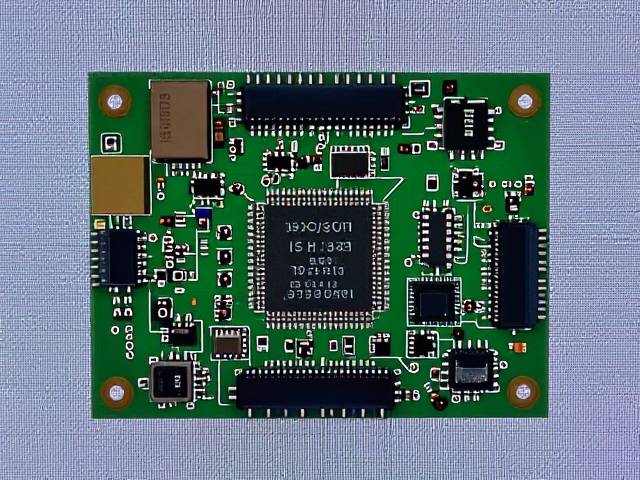

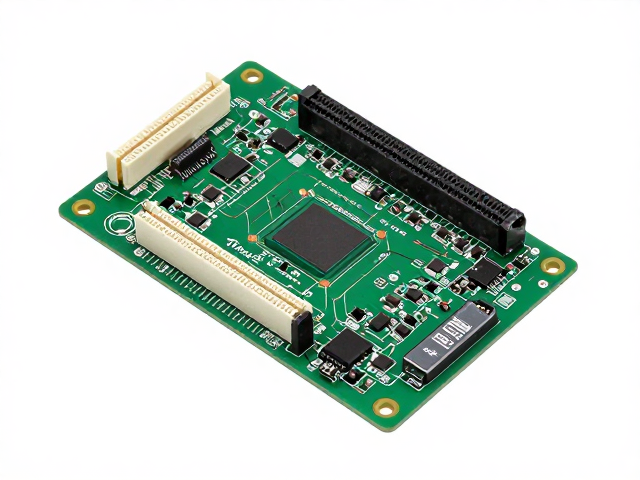

对TCON主板进行物理检测时，重点观察晶振电路与滤波电容的状态。32.25MHz或24.5MHz等关键时钟源晶振若开路或频偏，TCON将无法锁定参考频率，导致数据采样错误。使用万用表测量晶振两端电压，正常应在1.2V至1.8V之间且随波形变化，若电压为0或恒定高电平，需更换晶振或检查其负载电容。同时，检查TCON与主板连接的FPC排线接口，氧化或虚接会导致DDIMI或LVDS差分信号衰减，表现为屏幕右侧或底部出现固定方向的彩色条纹，重新插拔或清洁金手指往往能暂时恢复，但需排查主板插座焊点是否脱焊。
若时钟与电源正常，需深入检测TCON芯片的数据输入端。使用示波器监测DPIM/DPIN或LVDS差分对信号，观察是否有稳定的数据包传输。若无数据输入，故障源可能在前级主板；若有数据但无时序输出，则TCON芯片内部逻辑损坏。在无法更换整块TCON板的情况下，部分案例可通过短接测试点验证，例如确认芯片使能引脚（EN）是否已正确置高。对于因静电击穿导致的TCON故障，通常伴随芯片表面轻微变色或引脚间短路，此时必须替换整个TCON主板组件，因为芯片内部存储器数据损坏后无法通过外部编程修复。
软件参数与EEPROM数据校准
TCON板上的EEPROM存储着当前面板型号对应的初始化代码与Gamma校正数据，若存储数据丢失或错误，即使硬件完好也会引发花屏。在更换TCON板或维修主板后，需确保EEPROM中写入的数据与当前液晶面板的规格书完全一致。不同批次的面板即使型号相同，内部参数也可能存在细微差异，使用专用的编程器读取旧板数据并写入新板，或从原厂获取最新参数文件，是解决兼容性问题的有效手段。若数据写入失败，需检查EEPROM的VCC引脚电压是否稳定在1.8V或3.3V，以及SCL/SDA数据线是否有上拉电阻损坏。
部分高端显示设备允许通过底层调试接口修改TCON的内部寄存器参数，以应对特殊的时序需求。在确认硬件链路无误后，若屏幕仍有轻微条纹，可尝试调整VCOM电压或Gate Source时序偏移。通过专用调试软件连接TCON的测试点，读取当前Gamma曲线，对比标准值进行微调。此过程需极度谨慎，错误的参数可能导致屏幕永久损坏或色彩严重失真。对于通用型TCON板，通常预置了多种面板配置，通过跳线帽或拨码开关选择对应的面板类型，能快速解决因配置错误导致的初始化失败问题，确保时序信号与面板物理结构完美匹配。
