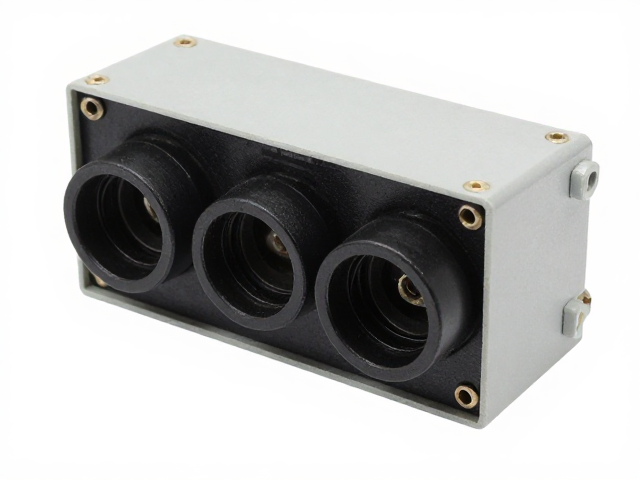

温升测试的核心定义与物理机制
AC交流输入母座在额定功率下的温升现象，本质上是电流通过金属接触件与塑料绝缘体时产生的焦耳热效应。当外部电源适配器或设备内部电路向母座输入额定电流时，接触界面的微观不平整会导致实际接触面积小于理论面积，从而形成接触电阻。根据焦耳定律 $Q = I^2Rt$，持续电流流经该电阻会产生热量，若散热路径受阻或接触阻抗过大，局部温度便会迅速攀升。这一物理过程直接决定了母座在长期服役过程中的可靠性，过高的温度会加速金属件氧化，导致接触不良甚至引发虚接断电，同时可能使塑料基座发生热变形或碳化，进而丧失绝缘性能。
测试标准的核心逻辑在于量化这一热效应，确保其在安全阈值内。国际电工委员会（IEC）发布的IEC 60320-1标准以及中国国家标准GB 4943.1《音视频、信息技术和通信技术设备 第1部分：安全要求》，均对电源输入接口的温升设定了明确限制。这些标准并非孤立存在，而是基于材料耐热等级、环境温度以及长期老化曲线综合制定。在实际工程应用中，温升测试不仅是验证产品是否合规的手段，更是评估母座设计合理性、接触压力分布以及散热结构有效性的关键指标。通过监测稳态下的温度变化，工程师能够识别出潜在的热瓶颈，从而在量产前优化端子材质或插拔结构。
额定工况下的测试条件与执行规范
执行温升测试必须严格模拟设备的额定工作状态，以确保数据具有实际参考价值。测试环境通常要求在自然对流条件下进行，环境温度需控制在20℃±5℃之间，避免外部热源或强制风冷干扰测试结果。被测母座需连接至规定的负载，施加其额定电压与额定电流，对于常见的5V/2A或12V/3A适配器接口，需持续通电直至达到热平衡状态。热平衡的判断依据通常是连续两小时内温度变化不超过规定的微小值（如1K或2K）。在此期间，温度测量点需精准定位在母座端子根部、塑料绝缘体表面以及靠近散热孔的关键区域，使用高精度热电偶或红外热成像仪进行数据采集，以捕捉最高温升点。
测试过程中还需考虑不同负载类型对发热的影响，阻性负载与容性负载在启动瞬间的浪涌电流可能导致瞬时温升过高，因此标准通常要求在额定稳态电流基础上，验证其耐受能力。部分高标准测试还会引入环境温度梯度，例如在40℃或50℃的环境温度下进行测试，以模拟设备在高温环境下长时间运行的极端工况。此外，插拔次数也是影响温升的重要因素，经过规定次数（如500次或1000次）插拔后，接触件的磨损会导致接触电阻增加，进而引起温升升高。因此，耐久性测试后的复测温升数据，能更真实反映母座在全生命周期内的电气安全性。
安规限值解析与失效模式关联
依据GB 4943.1及IEC 60320-1标准，AC输入母座不同部位的温升限值有着严格区分。对于金属接触件，由于其通常由铜合金制成，耐热性较好，但其连接的外部线缆绝缘层多为PVC或橡胶材质，这些材料的耐温等级通常较低，因此标准规定金属端子温升不得超过65K（环境温度20℃时，最高温度不超过85℃），具体数值需参考所连接线缆的额定温度等级。对于支撑端子的塑料绝缘体，由于其直接承受端子传来的热量，且自身耐热性有限，温升限值通常更为严格，一般要求不超过60K至70K，以防止塑料软化、变形或发生热击穿。若测试中某部位温度超过限值，即视为不符合安规要求，存在火灾或触电风险。
温升超标往往伴随着特定的失效模式，这些模式与材料特性及设计缺陷密切相关。当接触电阻因氧化或松动而增大时，局部热点温度可能迅速突破塑料基座的玻璃化转变温度，导致绝缘性能急剧下降。长期高温还会加速金属端子的电镀层（如镍、金）老化，引发腐蚀，进一步恶化接触性能，形成恶性循环。在极端情况下，高温可能使塑料基座碳化，产生导电通道，导致漏电或短路。因此，温升测试不仅是数值游戏，更是对材料相容性和结构设计的深度检验。通过分析失效模式，可以反向优化端子镀层工艺、改进塑料阻燃等级（如选用V-0级阻燃PC材料），或调整端子夹持力，从而从根源上控制温升风险。
