VESA 75x75与400x400面板的机械兼容性基础
在显示设备安装工程中，VESA 75x75标准通常用于中小型显示器或壁挂支架，而400x400孔位则常见于大型工业面板、广告机或商用显示屏。由于孔距差异巨大，直接安装无法实现稳固连接，因此必须依赖专用的转换支架或带有扩展孔位的从属面板。这种机械结构的兼容性核心在于固定点的应力分布，400x400的大孔距能提供更宽的支撑基底，有效分散屏幕重量，但前提是转换件必须严格对齐中心点，避免因偏载导致安装点受力不均，进而引发面板变形或脱落风险。

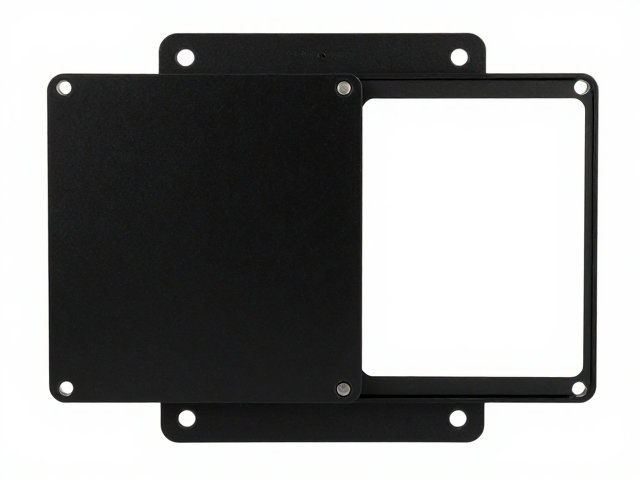

安装前需确认转换支架的材质强度与承重等级，确保其能承受目标面板的重量。常见的转换方案使用高强度冷轧钢或铝合金制成，表面经过防锈处理。在实际操作中，技术人员需检查面板背后的螺丝孔深度及螺纹规格，通常VESA 75x75对应M4或M5螺丝，而400x400对应M6或M8螺丝。若转换支架未提供对应的螺纹适配垫圈，强行使用不匹配螺丝可能导致滑牙或孔位扩大，造成安全隐患。因此，机械固定的第一步是精确测量与配件匹配，确保每一颗固定螺丝都能在预定的扭矩下达到最佳紧固效果。
电气安全隔离的关键原则
电气安全隔离是防止电位差引起的设备损坏或人身伤害的核心措施。在将VESA 75x75组件与400x400面板结合时，若两者由不同电源回路供电或存在接地路径不一致，可能形成地环路电流。地环路不仅会干扰视频信号传输，导致画面出现噪点或滚动条纹，更严重时可能在金属支架与面板之间产生微小电弧，长期积累可能腐蚀金属触点或引发局部过热。因此，必须确保所有金属部件处于等电位状态，通常通过单一接地点将支架系统与建筑物接地系统可靠连接。
隔离措施还包括信号线的屏蔽与隔离处理。当面板与外部控制设备通过HDMI、DP或网线连接时，建议使用带有隔离变压器的信号转换器，或者确保信号线的屏蔽层仅在单端接地，以避免形成回路。对于电源部分，若面板使用独立开关电源，应验证其输出端与机壳之间的绝缘电阻是否符合IEC 60950-1或IEC 62368-1标准中关于双重绝缘或加强绝缘的要求。在实际布线中，电源线与信号线应分开走线，避免平行敷设，以减少电磁干扰对控制信号的影响，同时保持布线整洁，防止线缆被金属支架边缘割破导致绝缘层破损。
安装过程中的接地与等电位连接
接地系统的可靠性直接决定了电气安全隔离的有效性。在安装400x400面板时，需识别面板机壳上的专用接地端子，该端子通常标有接地符号，并与内部金属框架电气连通。使用低阻抗的接地线（建议截面积不小于2.5mm²的铜线）将此端子连接至建筑物的等电位联结端子箱。连接点应使用防松垫圈和螺母紧固，并涂抹导电膏以防止氧化，确保接地电阻小于规定值（通常为4Ω或更低，视具体应用场景而定）。对于VESA 75x75转换支架，若其为非导电材料（如工程塑料），则无需额外接地，但若为金属材质，必须确保支架与面板之间通过导电垫片或螺丝形成可靠的电气连接，避免形成悬浮电位。
在多点接地场景中，需特别注意不同接地点之间的电位差。如果面板安装在不同的墙体结构或靠近大型电机设备，可能存在杂散电流。此时，可采用单点接地策略，将所有接地线汇聚至同一个接地点，消除电位差。此外，在安装过程中，应定期使用万用表测量面板金属外壳与接地点之间的电压，确保其处于安全特低电压（SELV）范围内。对于潮湿环境或户外安装场景，还需检查接地连接的密封性，防止雨水侵入导致接地失效或腐蚀，必要时加装防水护套或使用不锈钢接地线夹，以维持长期电气连接的稳定性。
信号传输与电源管理的稳定性验证
电气安全隔离的最终目标是保障设备长期稳定运行，这需要通过严密的信号与电源管理来实现。在连接面板时，应优先使用高质量、带屏蔽层的数据线，并确保插头插接到位，锁定装置牢固。对于长距离传输，建议采用光纤收发器或工业级隔离型KVM切换器，以彻底切断金属导体上的电气联系，从根本上消除地环路干扰。电源管理方面，若面板支持宽电压输入，应确认输入电压波动范围在允许区间内，避免因电网波动导致电源模块击穿。使用带有过压、过流保护功能的电源适配器或UPS不间断电源，可为面板提供洁净、稳定的电力环境。
安装完成后，需进行全面的功能测试与安全检查。首先，检查所有机械固定螺丝是否达到规定扭矩，用手轻轻晃动面板，确认无异常松动或共振。随后，通电测试，观察屏幕显示是否正常，有无闪烁、色彩异常或信号丢失现象。使用红外热成像仪或接触式温度计监测电源适配器、主板接口区域的温度，确保无异常发热。同时，检查接地线连接是否牢固，测量外壳对地电压，确认无漏电风险。对于高频使用场景，建议连续运行24小时以上，监测设备稳定性，记录任何可能影响安全隔离效果的先兆问题，如轻微异响、指示灯异常闪烁等，并及时进行调整与维护。
