信号链路中的时序同步与物理接口对齐

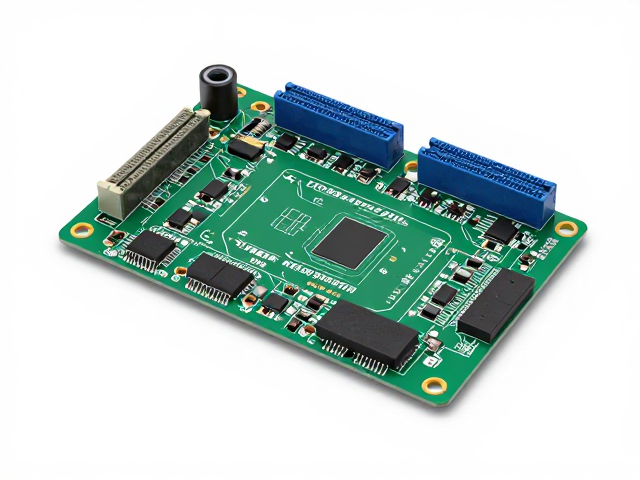

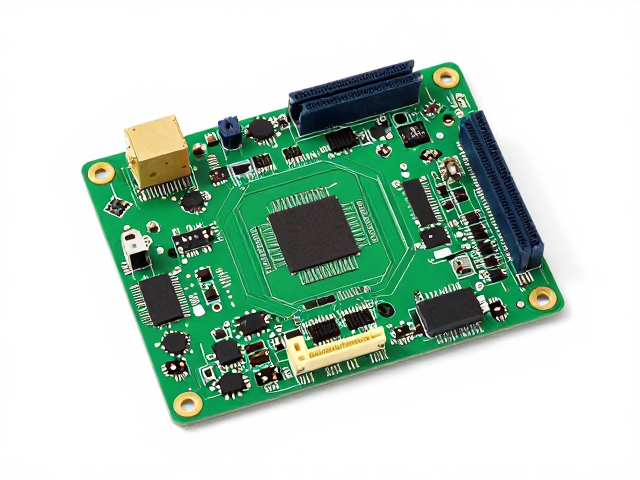

TCON（Timing Controller）主板作为液晶显示模组中的核心控制单元，其核心职能是将主板传来的LVDS、eDP或FPC信号转换为面板像素阵列能够识别的驱动时序。面板规格书中定义的接口类型、时钟频率以及数据位宽，直接决定了TCON芯片选型与底层固件的配置逻辑。若TCON输出的时钟频率与面板驱动IC（Driver IC）要求的像素时钟不一致，会导致画面出现撕裂、重影或黑屏等严重显示异常。因此，匹配的首要步骤是核对信号源的物理层协议，确保TCON输出的Lane数量、差分信号幅度以及均衡参数符合面板Spec书中的电气特性要求。
在物理连接之外，时序参数的精确对齐是保障画面稳定性的关键。V-tiling、H-tiling以及行频、场频等基础时序参数必须与面板原生分辨率严格对应。例如，对于4K分辨率面板，TCON需要处理极高的数据吞吐量，此时若时序设定存在微小偏差，极易引发同步信号丢失。工程师通常需要通过示波器捕捉TCON输出端的TCON-IC信号，验证V-Sync、H-Sync及DE（数据使能）信号的相位关系，确保其与面板驱动IC的采样窗口完全重合。这种底层时序的硬匹配，无法通过软件后期校正完全弥补，必须在设计初期通过严密的参数计算与硬件验证来确立。
色深位宽对图像数据处理的决定性影响
色深（Color Depth）与位宽（Bit Width）是衡量显示系统色彩表现能力的核心指标，TCON在此环节承担着数据格式转换与处理的关键任务。传统8位色深（8-bit）面板每个像素由24位数据（R:G:B各8位）表示，可呈现约16.7百万种颜色；而10位色深（10-bit）面板则提升至30位数据，颜色数量达到10.7亿种。TCON主板必须具备相应的处理能力，以应对10-bit数据带来的带宽压力。如果TCON芯片内部处理单元或数据总线位宽不足，强行输入10-bit信号会导致数据截断，画面色彩断层（Color Banding）现象将不可避免，即使面板本身支持广色域，最终呈现的效果仍停留在8位水平。
位宽匹配还涉及到TCON与驱动IC之间数据通道的配置。部分高端面板采用10-bit或12-bit输入，TCON需要将其转换为面板驱动IC所需的内部格式，或者通过FRC（帧率控制）技术模拟更高色深。在此过程中，TCON的内部寄存器配置必须与面板Spec书中规定的Data Format寄存器值完全一致。若位宽配置错误，例如将10-bit信号映射到8-bit通道，会导致色彩空间扭曲，红色可能偏绿，蓝色可能偏紫。此外，高色深模式下，TCON还需处理更精细的灰阶过渡，这对LCD面板的液晶响应时间提出了更高要求，若时序与色深不匹配，可能出现残影或拖影，影响动态画面的清晰度。
数据格式转换与LUT校准机制
TCON主板内部通常集成了查找表（LUT, Look-Up Table）和色彩管理引擎，用于处理不同数据格式与面板原生色彩空间的转换。当输入信号为RGB格式，而面板驱动IC要求BGR或RGB5:6:5格式时，TCON需执行实时的数据重排与格式转换。这一过程不仅涉及简单的位序调整，还伴随着色彩空间的映射。若LUT配置不当，会导致白平衡偏移，使得白色画面呈现偏黄或偏蓝。因此，在匹配面板规格时，必须依据面板Spec书中定义的RGB/GBR排列顺序，正确配置TCON的输出极性与数据映射表，确保每个像素的颜色分量准确送达对应的子像素区域。
色彩校准是提升显示效果的重要环节，TCON通过调整Gamma曲线和色彩矩阵来优化图像表现。不同面板材料的发光特性差异较大，TCON需要根据面板的实测Gamma值加载相应的校准数据。例如，某些低亮度下灰阶丢失严重的面板，需要TCON进行局部的Gamma补偿，以恢复暗部细节。这一过程通常涉及对TCON内部RAM中存储的LUT数据进行精细化调整。若未根据面板实际特性进行校准，即使时序和位宽完全匹配，画面也可能出现亮部过曝或暗部死黑，无法还原真实场景的色彩层次。精准的LUT映射与色彩矩阵计算，是TCON实现高质量图像重现的技术基石。
