TFT阵列Vcom电压优化的技术路径
垂直电场控制（Vcom）电压的设定直接决定了液晶分子在电场作用下的倾斜角度，进而影响像素的透光率与对比度。在TFT阵列制造过程中，通过调整源极/漏极金属层的厚度或改变薄膜晶体管的阈值电压，可以微调驱动电流，从而为Vcom的精确补偿提供硬件基础。优化Vcom的核心在于消除画面残影及色偏，这要求驱动IC与面板内部电路能够实时响应环境温度的变化，动态调整补偿电压值，以维持液晶层介电各向异性（Δn)与盒厚（d)乘积的稳定性。
工艺层面的Vcom优化常涉及对玻璃基板表面处理的精度控制。若TFT阵列的ITO公共电极沉积均匀性不足，会导致局部电场分布不均，引发Mura（云纹）现象。通过引入高精度的蒸镀掩模技术或优化溅射参数，可减少ITO薄膜的微观粗糙度，提升电场分布的线性度。此外，在Array制程中，对光刻对准精度的严格管控能确保像素电极与公共电极的重叠面积一致，从而降低Vcom电压的离散性，使每一像素点的响应时间趋于一致，这是提升动态画面清晰度的关键物理基础。
取向膜涂布与摩擦工艺对液晶排列的调控
取向膜（Alignment Layer）的质量直接决定了液晶分子的初始排列状态，通常采用聚酰亚胺（PI）材料通过狭缝涂布或印刷工艺施加于玻璃基板表面。涂布工艺的稳定性至关重要，溶液粘度、涂布速度及烘干温度需精确匹配，以形成厚度均匀且无缺陷的PI薄膜。若涂布过程中出现气泡或颗粒污染，会导致液晶排列紊乱，形成可视性极高的亮点或暗点缺陷。现代产线中，高速旋转涂布与精密温控烘箱的结合，能有效控制PI膜的交联密度，为后续液晶填充提供理想的微观环境。

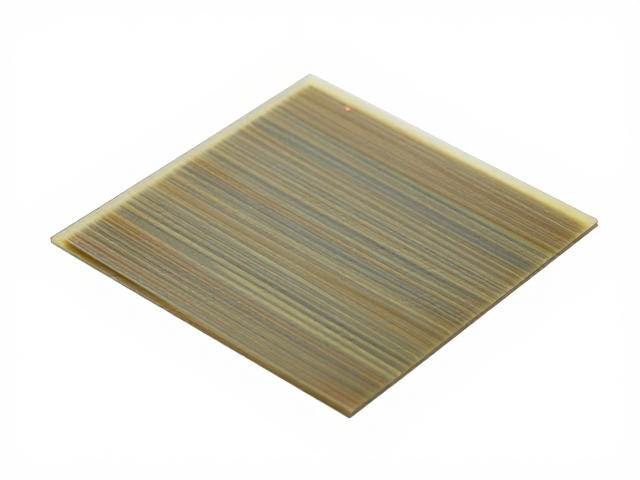

摩擦工艺是确立液晶预倾角（Pre-tilt Angle）的核心步骤，通过尼龙摩擦布在PI膜表面施加定向机械力，诱导高分子链定向排列。摩擦力度、摩擦布速度及摩擦次数需经过严密的实验验证，过强的摩擦力可能导致PI膜损伤或产生静电吸附颗粒，引发显示瑕疵；过弱的摩擦力则无法形成足够的表面各向异性，导致液晶分子排列无序，引起漏光或对比度下降。此外，无摩擦取向技术（如光取向）正在逐步替代传统机械摩擦，利用偏振紫外光照射光敏PI材料，通过分子结构的光化学反应实现定向，彻底消除了摩擦产生的粉尘污染风险，提升了大尺寸面板的良率与一致性。
显示性能与工艺参数的耦合效应
Vcom优化与取向膜工艺并非孤立存在，二者在显示性能上存在严密的耦合关系。液晶的响应时间（Response Time）由液晶粘度、弹性常数及驱动电压共同决定，而取向膜形成的预倾角直接影响液晶分子在电场下的运动轨迹。当Vcom电压设定偏离最佳区间时，即使取向膜排列完美，液晶分子仍可能因驱动力不足或过冲而出现回摆现象，导致动态画面拖影。因此，在工艺调试中，需结合Vcom补偿算法与取向膜预倾角数据，通过实验测定不同温度下的液晶弛豫时间，反向修正阵列驱动时序与Vcom查找表，以实现全温区下的快速响应。
视角特性（Viewing Angle）是衡量显示性能的重要指标，其表现高度依赖于液晶盒内电场分布的均匀性及液晶分子的倾斜对称性。取向膜摩擦方向的一致性决定了液晶分子倾斜的对称轴，若Array端与Cell端的取向摩擦角度偏差超出±1度，会导致IPS或FFS模式下的视角偏移，引起色彩反转或亮度衰减。同时，Vcom电压的波动会改变液晶分子的倾斜角度分布，进而改变有效双折射率，影响宽视角效果。通过优化TFT阵列的电极形状设计，配合高均匀性的取向膜工艺，可构建更对称的电场环境，确保在广角观看条件下，灰阶失真最小化，维持图像色彩的准确性。
工艺一致性对良率控制的实际影响
在大规模量产环境中，工艺的一致性控制是降低缺陷率的关键。Vcom电压的离散性若超过规定阈值（例如±0.5V），会导致不同像素间的亮度差异，形成肉眼可见的网格状或块状不均。这通常源于TFT阵列制程中蚀刻速率的不稳定或ITO薄膜厚度的波动。通过引入在线光学检测系统，实时监控每一块玻璃基板的Vcom补偿效果，结合自动反馈机制调整后续制程参数，可有效收敛Vcom数据的分布范围。同时，对取向膜摩擦工艺的在线监控，如检测摩擦布的磨损状态及静电水平，能预防因工艺参数漂移引发的批量性视角不良。
缺陷模式的溯源分析有助于精准定位工艺瓶颈。当出现大面积Mura时，需排查Vcom驱动信号的完整性以及PI膜表面的微观形貌。若缺陷呈现周期性分布，可能指向TFT阵列中电极开路或短路问题；若缺陷随机分布且伴随色彩异常，则更多关联于取向膜污染或液晶填充不良。通过失效分析（FA）技术，如扫描电子显微镜（SEM）观察PI膜表面划痕，或光谱仪分析液晶盒厚分布，可明确区分是Array端电极问题还是Cell端取向问题。这种基于数据的故障隔离分析，能够指导工程师针对性地调整蚀刻工艺或摩擦参数，从而提升整体制程的稳定性与最终产品的显示品质。
