瑞萨TCON主板在显示驱动中的核心定位
TCON（Timing Controller）即时序控制器，是现代液晶显示面板中不可或缺的关键组件。它承担着将主板传来的数字图像数据转换为液晶面板驱动IC（Source IC）和栅极驱动IC（Gate IC）能够识别的精确时序信号的任务。瑞萨电子作为全球领先的微控制器和模拟芯片制造商，其TCON解决方案在行业内保持着较高的市场占有率，特别是在需要高刷新率、高分辨率以及低功耗的应用场景中，瑞萨的主板方案常被视作稳定且高效的选择。
该方案的核心价值在于对图像数据流的精准管理。在高分辨率面板中，数据吞吐量巨大，TCON主板必须确保数据在传输过程中不发生丢包或错位。瑞萨通过优化内部逻辑架构，使得主板能够处理从4K到8K级别的像素数据，同时通过内置的缩放引擎或色彩校正模块，对原始图像信号进行预处理。这种处理不仅提升了画面的清晰度，还有效降低了后端驱动电路的压力，从而延长整机设备的使用寿命。
图像数据接收与解析的技术实现
瑞萨TCON主板在接收图像数据时，通常支持多种主流接口协议，包括LVDS、eDP以及V-by-One等高速串行接口。这些接口的设计初衷是为了应对高分辨率视频信号带来的带宽压力。主板内部的接收模块会对输入的串行数据流进行解串和时钟恢复，确保数据同步的稳定性。在实际应用中，工程师需要根据面板的具体规格书，配置相应的接口参数，以匹配不同分辨率和刷新率的需求。
解析过程涉及严密的时序生成与数据映射。TCON芯片从接收到的数据流中提取出行场同步信号、数据使能信号以及像素数据本身。瑞萨的方案通过高精度的PLL（锁相环）电路产生内部时钟，再根据面板的时序要求生成Gate驱动时序和Source驱动时序。这一过程要求极高的精度，任何微小的时序偏差都可能导致屏幕出现重影、闪烁或色彩失真。因此，瑞萨主板通常提供严密的寄存器配置接口，允许用户微调时序参数，以适配不同批次或型号的液晶面板。
硬件架构与关键组件分析

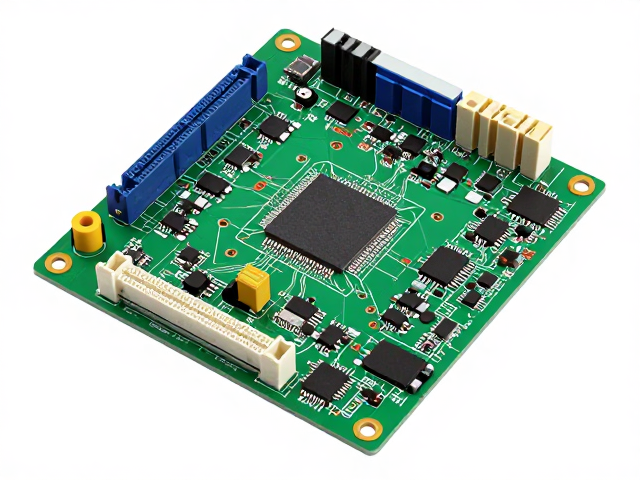

瑞萨TCON主板的硬件设计围绕高性能MCU或专用显示控制器展开。核心处理器负责执行时序生成算法、图像缩放以及OSD（屏幕显示）叠加等功能。在主板上，电源管理单元（PMU）扮演着至关重要的角色，它为TCON芯片、Source IC和Gate IC提供不同电压等级的稳定电源。瑞萨在电源管理方面采用了低功耗设计，通过动态电压频率调节（DVFS）技术，根据显示内容的变化实时调整功耗，这在便携式设备和需要长时间运行的显示终端中具有重要意义。
信号完整性与抗干扰设计是主板稳定运行的保障。高速数据线路在PCB上的布线需要遵循严格的阻抗匹配和等长要求，以减少信号反射和串扰。瑞萨的参考设计通常包含严密的去耦电容布局和接地策略，以确保在高频工作状态下信号的纯净度。此外，主板还集成了多种保护机制，如过压保护、过流保护以及热监测，这些硬件级保护措施能够有效防止因外部环境异常或内部故障导致的硬件损坏，提升了系统的整体可靠性。
应用场景与行业适配
瑞萨TCON时序控制主板广泛应用于多个显示领域。在商用显示市场，如数字标牌和广告机中，高刷新率和高亮度是主要需求，瑞萨方案通过优化的数据传输效率，能够支撑长时间稳定运行，减少因过热或信号不稳定导致的宕机风险。在车载显示领域，车规级TCON主板需要满足严格的温度范围和可靠性标准，瑞萨的产品线中包含了符合AEC-Q100标准的解决方案，能够应对车载环境下的极端温度和振动条件。
家用消费电子也是主要的应用场景之一。智能电视和高端显示器对画质和响应速度有着极高要求。瑞萨TCON主板通过集成HDR（高动态范围）处理引擎，能够更好地还原暗部和亮部细节，提升视觉体验。同时，主板支持的低延迟模式，使得在观看高速运动画面或玩游戏时，能够减少画面撕裂和延迟，提供更跟手的操作体验。这种多场景适配能力，使得瑞萨TCON方案在不同细分市场中都能找到合适的定位。
技术演进与未来趋势
随着显示技术的不断发展，TCON主板的功能边界正在不断扩展。传统的TCON主要处理时序，而现代瑞萨方案正逐渐向SoC（系统级芯片）形态演进，集成了更多图像处理功能，如AI画质增强、动态背光控制等。这种集成化趋势减少了外围元件数量，降低了整体系统成本和PCB面积，同时也提高了系统的灵活性和可定制性。
未来，TCON主板将更加注重能效比和智能化。随着Micro LED和Mini LED技术的普及，TCON需要处理更复杂的像素级驱动信号，瑞萨正在研发针对这些新技术的专用时序控制方案。此外，物联网技术的融入使得TCON主板具备远程配置和状态监控能力，通过内置通信接口，用户可以实时获取显示面板的健康状态和运行参数，为设备维护和数据分析提供支持。这种智能化升级，将进一步巩固瑞萨在显示驱动领域的技术领先地位。
