多屏同步控制架构中OSD按键小板的防静电保护设计优化

多屏同步场景中静电放电的风险源分析 在多屏同步控制架构中,人机交互界面通常依赖于分布式的按键小板或触控模组,这些组件直接暴露于用户操作环境中,成为静电放电(ESD)事件的主要受击点。当操作员在干燥环境下进行高频按键或滑动操作时,人体携带的静电电荷可能通过接触或感应方式瞬间释放至按键小板的PCBA(印刷电路板组装)表面。这种瞬态高压脉冲若未经过有效钳位,极易击穿CMOS器件的栅极氧化层,导致按键芯

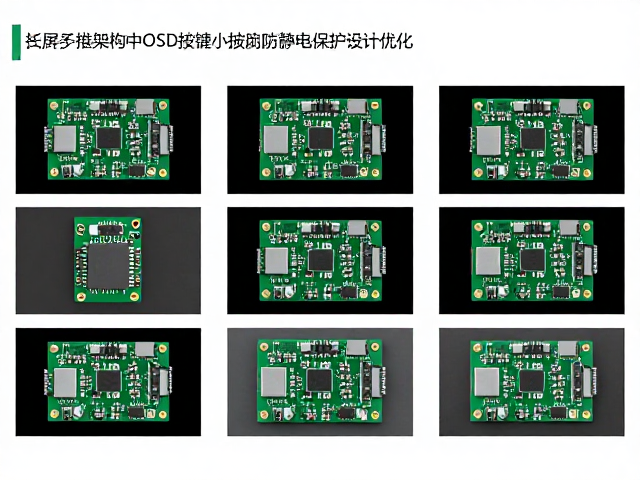

多屏同步控制架构中OSD按键小板的防静电保护设计优化

多屏同步场景中静电放电的风险源分析

在多屏同步控制架构中,人机交互界面通常依赖于分布式的按键小板或触控模组,这些组件直接暴露于用户操作环境中,成为静电放电(ESD)事件的主要受击点。当操作员在干燥环境下进行高频按键或滑动操作时,人体携带的静电电荷可能通过接触或感应方式瞬间释放至按键小板的PCBA(印刷电路板组装)表面。这种瞬态高压脉冲若未经过有效钳位,极易击穿CMOS器件的栅极氧化层,导致按键芯片逻辑错误、通信中断甚至永久性硬件损坏。特别是在工业级或公共展示场景中,多屏联动对信号同步的实时性要求极高,任何因静电干扰导致的单点失效都可能引发整个同步链路的时序偏差,造成画面撕裂或控制指令丢失。

传统的防静电设计往往仅依赖器件内部的保护结构,但在面对IES 61000-4-2标准中定义的接触放电4kV或空气放电8kV等级时,内部保护机制的响应速度和能量吸收能力存在物理极限。按键小板通常采用高密度封装技术,引脚间距极小,外部ESD保护器件若布局不当或选型余量不足,难以在纳秒级时间内将高压脉冲导入地线。此时,静电能量会沿着信号线或电源线反向注入主控MCU或视频同步芯片,破坏内部寄存器状态。因此,从架构层面重新审视按键小板的防静电路径,明确风险源与传导路径,是提升多屏系统稳定性的基础前提。

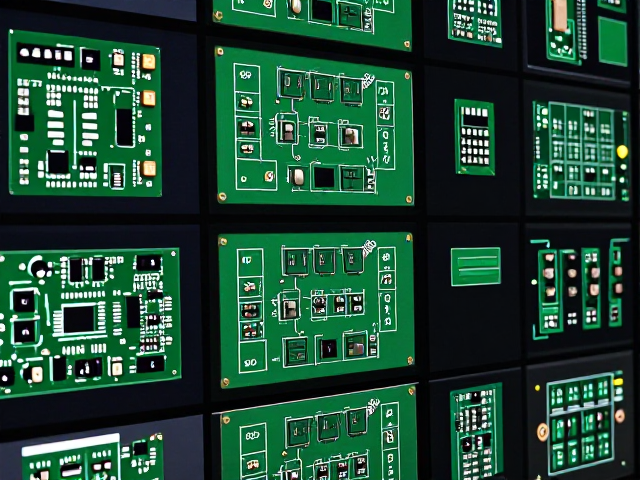

多屏同步控制架构中OSD按键小板的防静电保护设计优化

关键器件选型与接地拓扑优化策略

针对按键小板的防护设计,核心在于构建低阻抗的静电泄放路径。选用具有高击穿电压和快速响应时间的TVS(瞬态电压抑制)二极管是常见且有效的硬件手段。在实际工程验证中,选择峰值脉冲功率大于规定值(如500W@10/1000μs)且钳位电压低于器件最大承受电压的TVS管,能显著降低瞬态过冲。例如,在5V逻辑电平系统中,选用钳位电压约为6.5V的单向TVS管,可在静电冲击发生时迅速导通,将电压限制在安全范围内。同时,TVS管应尽可能靠近按键输入引脚放置,以缩短高压脉冲进入芯片内部的路径长度,减少寄生电感带来的电压尖峰。

接地拓扑的设计直接影响ESD能量的消散效率。按键小板的接地网络应采用星型接地或大面积铺铜策略,确保每个关键节点都有低阻抗的回流路径。在多屏同步场景中,建议将按键小板的GND与主控板的地平面通过多点连接,形成等电位体,避免因地电位差导致共模干扰。此外,PCB布局时应注意电源地与信号地的分割与单点连接,防止静电电流流经敏感的信号回路。通过优化地层完整性,可以有效降低环路面积,减少电磁干扰(EMI)耦合,从而提升整体系统的抗扰度性能。

多屏同步控制架构中OSD按键小板的防静电保护设计优化

结构设计与屏蔽措施的综合应用

除了电路层面的优化,结构设计与物理屏蔽也是提升按键小板防静电能力的重要环节。在机械结构上,可采用导电泡棉或金属屏蔽罩包裹按键小板,形成法拉第笼效应,阻挡外部静电场直接耦合至内部电路。金属屏蔽罩需与机壳良好接触,确保静电能量能通过机壳导入大地。在按键帽与PCBA之间,可设计绝缘隔离槽,防止手部直接接触金属触点,减少人体静电直接注入的概率。同时,选用具有表面导电涂层的按键材料,可进一步降低表面电荷积聚,从源头减弱静电放电的强度。

环境因素对静电防护效果有着显著影响,因此在设计阶段需考虑不同使用环境的适应性。在多屏同步控制系统中,若部署环境湿度较低,静电产生频率显著增加,此时需加强屏蔽措施的连续性,确保所有接缝处无漏光、无缝隙。对于开放式结构的按键小板,可在外围增加一圈静电屏蔽环,并与主地平面紧密连接,形成周向防护屏障。此外,定期清洁与维护也是保持防静电设计有效性的重要环节,灰尘堆积可能改变绝缘电阻,导致静电泄漏路径异常,因此建议制定规范的清洁流程,使用防静电清洁剂定期清理按键区域,维持防护结构的原始性能。

本文为电竞显示器知识整理,方法仅供参考。
