AC交流输入母座与Buck-Boost拓扑的耦合特性分析
AC交流输入母座作为电源系统的第一道物理接口，其电气性能直接决定了后端DC-DC转换电路的稳定性。在宽电压输入的应用场景中，Buck-Boost拓扑因其能同时处理高于或低于输入电压的输出需求，成为提升系统兼容性的关键选择。交流经整流桥转换为直流母线电压后，该电压通常存在较大的纹波且随电网波动，Buck-Boost电路通过开关管的交替导通与关断，利用电感储能实现电压的升降变换，从而在输入电压大幅变化的情况下维持输出电压的恒定。
母座的接触电阻、绝缘耐压以及端子温升特性会与前端滤波电路形成阻抗匹配关系。若母座选型不当，在高纹波电流下产生的额外压降会导致Buck-Boost电感电流峰值增加，进而引发磁芯饱和或效率骤降。设计时需精确计算整流后直流母线在极端工况下的电压范围，确保Buck-Boost控制器的工作电压窗口覆盖该范围，同时母座的安规认证需满足所在销售区域的电气间隙和爬电距离要求，以应对交流侧可能出现的瞬态浪涌。
OVP过压保护机制在拓扑中的关键作用
Buck-Boost拓扑在开环或环路失稳状态下，极易因占空比失控导致输出电压无限攀升，对后端负载造成永久性击穿。OVP（Over Voltage Protection）电路的核心逻辑是在检测到输出电压超过预设阈值时，强制切断开关信号或拉低使能引脚，从而隔离输入与输出。传统的电阻分压采样方式虽成本低，但受电阻精度和温度漂移影响较大，现代设计常采用高精度基准源配合比较器，或集成具有硬件过压保护功能的DCIM控制器，以实现微秒级的响应速度。
保护触发的可靠性依赖于采样网络的滤波与去耦设计。交流输入侧的噪声可能通过寄生电容耦合至高压侧，若OVP采样点缺乏有效的低通滤波，误触发风险显著增加。设计中需计算RC滤波网络的时间常数，确保其既能滤除高频开关噪声，又不会因响应延迟过大而导致过冲电压超过负载耐受极限。此外，OVP电路应具备自锁或需手动复位的功能特性，防止系统在故障未排除时反复重启，造成保护元件的热积累失效。
母座选型与安规隔离设计的实务考量

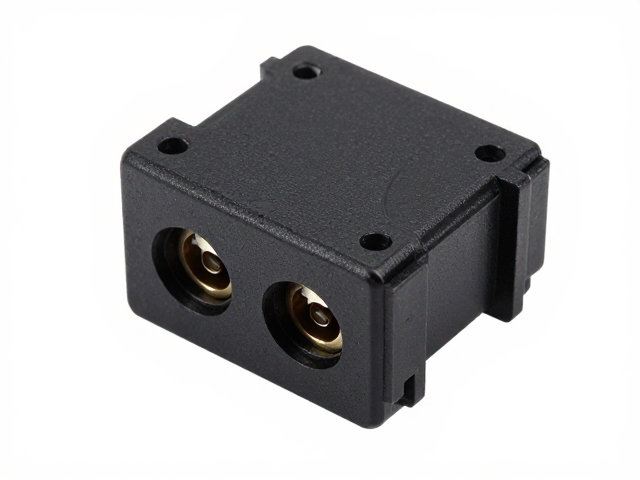

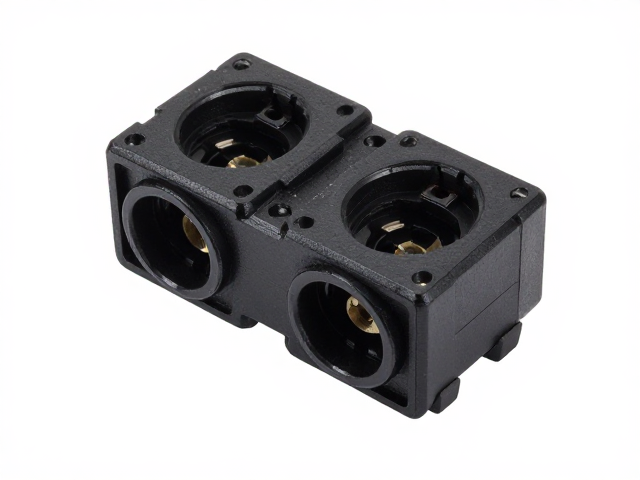

交流输入母座的绝缘材料通常采用PBT或PPS，其耐温等级需高于母座内部温升预期，以延缓材料老化。在Buck-Boost电路中，由于存在高频开关动作，母座引脚间的寄生电感会与线路分布电容形成LC谐振，可能加剧EMI问题。选型时需关注母座的接触压力与镀层厚度，确保在长期插拔后接触电阻仍能满足低损耗要求，避免在大电流工况下产生局部过热，进而影响后端Buck-Boost功率管的散热环境。
隔离安全距离是AC-DC转换设计的红线。根据IEC 62368-1等通用安全标准，初级侧交流母座与次级侧低压电路之间必须满足规定的绝缘间距。Buck-Boost拓扑中的开关节点电压会随输入电压变化，若母座引脚布局未考虑高压爬电距离，可能引发沿面放电。设计中应采用加强绝缘结构，或在PCB布局时通过开槽、增加绝缘胶等方式强化隔离，同时验证在额定电压下母座对地的绝缘电阻，确保无漏电风险。
动态响应与保护阈值的协同优化
系统在上电瞬间或负载突变时，Buck-Boost的输出电压可能出现短时过冲。OVP阈值设定需预留足够的裕量，通常设置为额定输出电压的110%-120%，以区分正常的动态响应与真正的故障过压。若阈值设置过低，系统可能在正常负载瞬变时误动作；若过高，则无法有效保护敏感负载。通过仿真软件建立包含母线电容、电感及负载动态特性的模型，可精确模拟过冲幅度，从而确定最佳的OVP触发点。
保护电路的恢复机制直接影响系统的可用性。硬件OVP通常采用闩锁结构，故障消除后需断电重启或通过MCU复位信号解除锁定。在Buck-Boost应用中，若采用软启动策略，可平滑上电过程中的电压上升斜率，降低OVP误触发的概率。同时，需验证在输入电压快速跌落后恢复时，Buck-Boost的环路稳定性，确保OVP电路不会因输入暂态而误判为过压状态，保持系统的连续运行能力。
